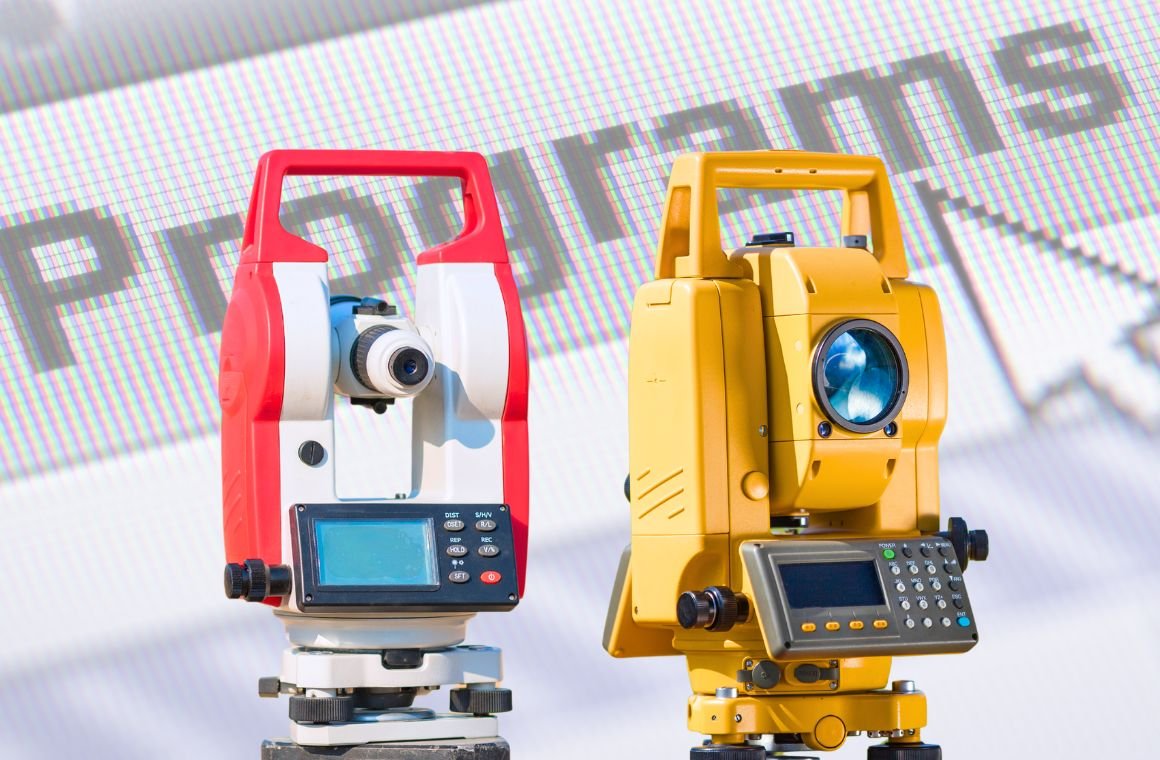

โปรแกรมที่นิยมใช้ร่วมกับกล้องวัดมุม (Theodolite) และกล้อง Total Station

โปรแกรมที่นิยมใช้ร่วมกับกล้องวัดมุม (Theodolite) และกล้อง Total Station

การใช้งาน กล้องวัดมุม (Theodolite) และ กล้อง Total Station เป็นขั้นตอนสำคัญในงานสำรวจและวิศวกรรมโยธา เนื่องจากสามารถวัดมุมและระยะได้อย่างแม่นยำ ในปัจจุบันมีซอฟต์แวร์มากมายที่ออกแบบมาเพื่อประมวลผลข้อมูลจากกล้องเหล่านี้ ช่วยลดเวลาในการคำนวณ และส่งผลให้การทำงานในภาคสนามมีประสิทธิภาพสูงขึ้น บทความนี้จะนำเสนอโปรแกรมเด่น ๆ ที่รองรับการทำงานร่วมกับกล้องสำรวจทั้งสองประเภท

โปรแกรมที่ใช้กับกล้องวัดมุม (Theodolite Software)

กล้องวัดมุม (Theodolite) ใช้วัดเฉพาะมุมแนวราบและแนวดิ่ง จำเป็นต้องพึ่งพาซอฟต์แวร์สำหรับคำนวณและแปลงมุมเป็นพิกัด หรือใช้งานอื่น ๆ ที่เกี่ยวข้องกับงานวัดระดับเบื้องต้น

1.1 Theodolite App (iOS)
จุดเด่น: เป็นแอปพลิเคชันสำหรับ iPhone/iPad ที่สามารถวัดมุมแนวราบ (Azimuth) และมุมแนวดิ่ง (Elevation) ได้ทันที พร้อมบันทึกพิกัด GPS
ลักษณะการใช้งาน: เหมาะกับงานสำรวจเล็ก ๆ หรือการเก็บข้อมูลในสถานที่ซึ่งไม่สะดวกพกอุปกรณ์ใหญ่ สามารถใช้ในงานก่อสร้างเบื้องต้น การสำรวจพื้นที่เล็ก ๆ หรือพื้นที่ห่างไกล

1.2 TDS Survey Pro
จุดเด่น: รองรับการเชื่อมต่อทั้งกับกล้อง Theodolite และกล้อง Total Station จึงมีความยืดหยุ่นในการเก็บข้อมูล
ลักษณะการใช้งาน: ใช้คำนวณค่ามุมและจัดการข้อมูลภาคสนาม ช่วยส่งออกข้อมูลเป็นไฟล์ DXF สำหรับใช้ใน AutoCAD เหมาะกับงานวางแนวโครงการก่อสร้างและงานสำรวจโครงสร้างพื้นฐาน

1.3 MicroSurvey FieldGenius
จุดเด่น: รองรับการเชื่อมต่อกับกล้อง Theodolite และ Total Station รวมถึง GNSS (GPS) เพื่อเพิ่มความแม่นยำ
ลักษณะการใช้งาน: เหมาะกับงานภาคสนามในพื้นที่ขนาดใหญ่ หรือพื้นที่ที่ต้องใช้ข้อมูลดาวเทียมร่วมกับมุมเพื่อสร้างฐานข้อมูลภูมิศาสตร์ โดยโปรแกรมมีส่วนติดต่อผู้ใช้งานที่ใช้งานง่าย และรองรับแผนที่ภาพถ่ายดาวเทียม

2. โปรแกรมที่ใช้กับกล้อง Total Station (Total Station Software)

กล้อง Total Station สามารถวัดได้ทั้งมุมและระยะในเครื่องเดียว ซอฟต์แวร์จึงจำเป็นต่อการจัดการกับข้อมูลจำนวนมาก ไม่ว่าจะเป็นค่าพิกัด XYZ หรือการเชื่อมโยงกับระบบ CAD และ GIS

2.1 Leica Geo Office
จุดเด่น: พัฒนาขึ้นเพื่อรองรับกล้อง Total Station ของ Leica โดยเฉพาะ มีฟังก์ชันรองรับการประมวลผลข้อมูล GNSS และคำนวณค่าพิกัด XYZ อย่างแม่นยำ
ลักษณะการใช้งาน: เหมาะกับงานสำรวจระดับสูงที่ต้องการความเที่ยงตรง เช่น งานด้านวิศวกรรมโยธา โครงสร้างขนาดใหญ่ หรือการวางผังพื้นที่ที่ซับซ้อน

2.2 Trimble Business Center (TBC)
จุดเด่น: สร้างขึ้นเพื่อใช้กับอุปกรณ์ของ Trimble โดยเฉพาะ สามารถคำนวณตำแหน่ง Orthometric Height และปรับแก้ Geoid Model ได้
ลักษณะการใช้งาน: นิยมใช้ในงานออกแบบและวิเคราะห์ข้อมูลโครงสร้างพื้นฐาน เช่น ถนน ทางหลวง ระบบทางน้ำ และยังสามารถส่งออกไฟล์ไปยัง AutoCAD หรือ GIS

2.3 Topcon Magnet Field & Office
จุดเด่น: รองรับอุปกรณ์ Total Station ของ Topcon สามารถเชื่อมต่อกับ GNSS และโดรน (UAV) ใช้ประมวลผลข้อมูลได้หลากหลาย
ลักษณะการใช้งาน: เหมาะกับงานก่อสร้าง เช่น การตั้งแนวอาคาร งานโครงสร้างพื้นฐาน และงานที่ต้องการวิเคราะห์ข้อมูลทั้งในภาคสนาม (Field) และในสำนักงาน (Office)

2.4 Carlson SurvCE/SurvPC
จุดเด่น: รองรับกล้อง Total Station ของหลายแบรนด์ สามารถนำข้อมูลจาก GNSS มาคำนวณพิกัดร่วมกันได้ และส่งข้อมูลเข้าสู่ AutoCAD หรือ Civil 3D ได้
ลักษณะการใช้งาน: มุ่งเน้นการเก็บข้อมูลและออกแบบโครงการเชิงวิศวกรรม โดยเฉพาะถนน สะพาน โครงสร้างทางโยธาต่าง ๆ

2.5 AutoCAD Civil 3D
จุดเด่น: เป็นซอฟต์แวร์ออกแบบโครงสร้างพื้นฐาน (Infrastructure) แบบครบวงจร สามารถนำเข้าข้อมูลจากกล้อง Total Station ตรง และคำนวณ Contours, Cross Sections รวมถึงปริมาณดิน (Volume) ได้
ลักษณะการใช้งาน: นิยมใช้ในโครงการก่อสร้างขนาดใหญ่ อาทิ ถนน สนามบิน และสะพาน เพื่อการออกแบบและวางผังที่ละเอียดและแม่นยำ

สรุป

กล้องวัดมุม (Theodolite) มักใช้ซอฟต์แวร์อย่าง Theodolite App, TDS Survey Pro หรือ MicroSurvey FieldGenius เพื่อคำนวณค่ามุมและปรับข้อมูลภาคสนามในงานสำรวจเบื้องต้น หรือไซต์งานขนาดเล็ก
กล้อง Total Station นิยมเชื่อมต่อกับ Leica Geo Office, Trimble Business Center หรือ AutoCAD Civil 3D เพื่อใช้ประมวลผลข้อมูลมุมและระยะ พร้อมส่งออกสู่ระบบ CAD/GIS สำหรับงานออกแบบและก่อสร้าง
การเลือกซอฟต์แวร์ ให้เหมาะสมกับยี่ห้อและรุ่นของอุปกรณ์ สำคัญมากต่อความแม่นยำและประสิทธิภาพ โดยจะทำให้การเก็บข้อมูลภาคสนาม การประมวลผล และการวิเคราะห์ในขั้นตอนหลังเป็นไปได้อย่างรวดเร็วและถูกต้องยิ่งขึ้น

โดยสรุปแล้ว เมื่อกล้องสำรวจ (ไม่ว่าจะเป็น Theodolite หรือ Total Station) ทำงานสอดประสานกับซอฟต์แวร์ที่ออกแบบมาโดยเฉพาะ จะสามารถยกระดับการทำงานด้านสำรวจและวิศวกรรมให้มีความแม่นยำสูง พร้อมรองรับการวิเคราะห์ในรูปแบบต่าง ๆ ตามความต้องการของโครงการอีกด้วย
