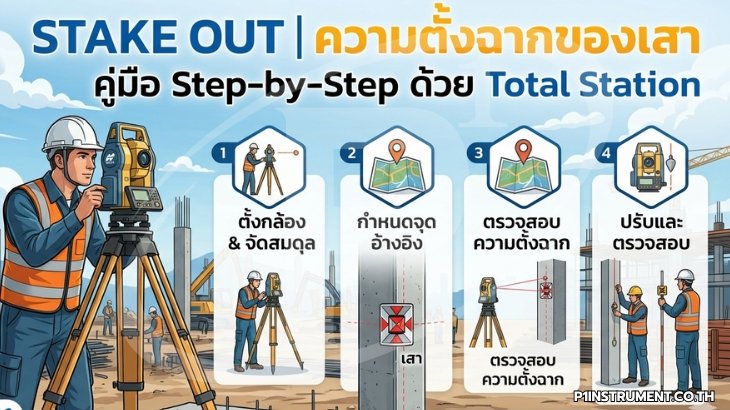

Stake Out ความตั้งฉากของเสา: คู่มือ Step-by-Step ด้วย Total Station

การตรวจสอบความตั้งฉาก (Verticality / Plumbness) ของเสาคอนกรีตและเสาเหล็กเป็นงานควบคุมคุณภาพที่ขาดไม่ได้ในงานก่อสร้างอาคารและโครงสร้างทุกประเภท ความเอียงเพียงเล็กน้อยที่สะสมตลอดความสูงของเสาส่งผลโดยตรงต่อโมเมนต์ดัด (Bending Moment) และเสถียรภาพรวมของอาคาร มาตรฐาน ACI 117 และ AISC Code of Standard Practice กำหนดเกณฑ์ความคลาดเคลื่อนของเสาที่ยอมรับได้ ขณะที่ขั้นตอนการวัดด้วยกล้อง Total Station ควรอ้างอิงแนวปฏิบัติตาม ISO 17123-3 ซึ่งระบุการประเมินความแม่นยำของการวัดมุมในงานสนาม บทความนี้นำเสนอวิธีการตรวจสอบความตั้งฉากของเสาแบบ Step-by-Step ที่ผู้รับเหมาและช่างสำรวจสามารถนำไปใช้ได้ทันที

1. หลักการตรวจสอบความตั้งฉากด้วย Total Station

ทฤษฎีพื้นฐานของการตรวจสอบความตั้งฉาก คือการวัดมุมราบ (Horizontal Angle) และมุมดิ่ง (Vertical Angle) ของจุดอ้างอิงสองจุดบนเสา ได้แก่จุดล่างใกล้ฐานและจุดบนใกล้ปลายเสา จากนั้นเปรียบเทียบค่าพิกัด X,Y ของทั้งสองจุดเพื่อคำนวณการเอียง (Deviation) สูตรพื้นฐานคือ

ΔX = X_top − X_bottom ; ΔY = Y_top − Y_bottom ; Tilt = √(ΔX² + ΔY²)

ค่า Tilt ที่คำนวณได้คือระยะทางระหว่างแนวดิ่งของจุดบนกับจุดล่างในระนาบราบ จากนั้นเทียบกับความสูงเสา (H) เพื่อหาความเอียงเป็นอัตราส่วน เช่น 1:500 หรือ 1:1000

วิธีปฏิบัติเริ่มจากการตั้งกล้องบนหมุดควบคุมที่ทราบพิกัด (Backsight สมบูรณ์) จากนั้นเล็งจุดล่างและจุดบนของเสาในตำแหน่งเดียวกันทางกายภาพ (เช่น แนวขอบซ้ายของเสาเหล็ก) แล้วบันทึกค่าพิกัด

ค่า Tolerance ตามมาตรฐาน ACI 117 สำหรับเสาคอนกรีตอาคารทั่วไปกำหนด ±25 มม. ต่อความสูงทุก 6 เมตร แต่ไม่เกิน ±50 มม. สำหรับงานเหล็กโครงสร้าง AISC ระบุเกณฑ์ที่เข้มกว่าคือ L/500 สำหรับเสาในอาคารทั่วไป

ข้อควรระวัง: ห้ามใช้ Reflectorless Mode เล็งบนผิวเสาที่สะท้อนแสงไม่สม่ำเสมอ เพราะอาจทำให้ค่าระยะคลาดเคลื่อน ควรติด Reflective Sheet หรือใช้ Mini Prism ติดที่จุดอ้างอิงแน่นอน

2. การเตรียมเครื่องมือและจุดควบคุม

ทฤษฎีของการเตรียมงานคือการสร้างระบบพิกัดอ้างอิงที่มีความแม่นยำสูงกว่าค่า Tolerance ของงานอย่างน้อย 3 เท่า ตามหลัก "Rule of Ten" ในงาน Metrology ดังนั้นหากต้องการตรวจสอบเสาที่มี Tolerance 25 มม. ระบบควบคุมควรมีความแม่นยำดีกว่า ±8 มม.

วิธีปฏิบัติ: เลือก Total Station ที่มีความแม่นยำการวัดมุมในช่วง 1″ ถึง 5″ ตามที่ผู้ผลิตหลักเช่น Leica, Topcon, Sokkia, Nikon, South ประกาศใน Spec Sheet สำหรับงานเสาความสูงไม่เกิน 12 เมตรในอาคารทั่วไป กล้อง 5″ ก็เพียงพอ แต่งานอาคารสูงหรือโครงสร้างเหล็กความสูง >30 เมตร ควรเลือกกล้อง 2″ หรือ 1″

ตั้งกล้องบนหมุดควบคุมที่ผ่านการตรวจสอบแล้ว ใช้ Tripod ขาแข็งแรงเช่น Tripod ไม้หรืออลูมิเนียมหนัก กำหนด Backsight ไปยังหมุดควบคุมอีกจุดที่ทราบพิกัด ตรวจสอบ Two-Face Measurement เพื่อยืนยันไม่มี Horizontal Collimation Error เกินค่ายอมรับ

ค่า Spec ของกล้องที่แนะนำ: ความแม่นยำเชิงมุม 1″-5″, ความแม่นยำ EDM ±(1+1ppm·D) ถึง ±(2+2ppm·D) มม., กำลังขยาย 30X

ข้อควรระวัง: หมุดควบคุมที่ใช้ตั้งกล้องต้องไม่อยู่ใกล้แหล่งสั่นสะเทือนเช่นปั๊มหรือเครื่องจักรหนัก เพราะการสั่นทำให้ Compensator ของกล้องทำงานหนักและอาจเกิด Drift

3. ขั้นตอนการวัดเสาทีละต้น

ทฤษฎี: การวัดเสาแต่ละต้นควรใช้หลัก Two-Face Reading เพื่อกำจัด Systematic Error ของกล้องตามแนวทาง ISO 17123-3 โดยค่าเฉลี่ยของหน้ากล้องซ้ายและขวาจะตัดผลของ Collimation Error ออกได้

วิธีปฏิบัติ Step-by-Step:

ขั้นที่ 1 ระบุจุดอ้างอิงที่เสา เช่นมุมซ้ายล่าง สูงจากพื้น 30 ซม. และมุมซ้ายบนใต้คานชั้นถัดไป

ขั้นที่ 2 เล็งจุดล่างด้วยหน้ากล้องซ้าย (Face Left) บันทึกพิกัด

ขั้นที่ 3 พลิกกล้องเป็น Face Right แล้วเล็งจุดเดียวกัน บันทึกค่าซ้ำ

ขั้นที่ 4 เฉลี่ยพิกัดจาก Face Left และ Face Right เป็นค่าจริงของจุดล่าง

ขั้นที่ 5 ทำซ้ำขั้นที่ 2-4 กับจุดบนของเสา

ขั้นที่ 6 คำนวณ ΔX, ΔY และ Tilt ตามสูตรในหัวข้อ 1

ขั้นที่ 7 บันทึกในตารางพร้อมเลขเสา วันที่ และผู้วัด

ค่า Tolerance ของผลต่างระหว่าง Face Left และ Face Right สำหรับกล้อง 2″-5″ ไม่ควรเกิน 10″ หากเกินต้องสอบเทียบกล้องก่อนใช้งานต่อ

ข้อควรระวัง: อย่าวัดเสาในช่วงเที่ยงวันที่อากาศร้อนจัด เพราะความเอียงของเสาเหล็กจากการขยายตัวเนื่องจากความร้อน (Thermal Expansion) อาจสูงถึง 1.2 × 10⁻⁵ ต่อองศาเซลเซียส ทำให้ผลการวัดในเช้าและบ่ายต่างกัน

4. การรายงานผลและเกณฑ์ตัดสินใจ

ทฤษฎี: รายงานผลการตรวจสอบความตั้งฉากต้องประกอบด้วยข้อมูลครบถ้วนตามหลัก Traceability ของ ISO/IEC 17025 ได้แก่ ค่าวัด ความไม่แน่นอน (Uncertainty) เครื่องมือที่ใช้พร้อมเลขที่สอบเทียบ และผู้รับผิดชอบ

วิธีปฏิบัติ: จัดทำตารางที่มีคอลัมน์ เลขเสา, X_bottom, Y_bottom, X_top, Y_top, ΔX, ΔY, Tilt, ความสูง H, อัตราส่วน Tilt/H และสถานะ Pass/Fail เปรียบเทียบกับเกณฑ์ที่ออกแบบกำหนด หากค่า Tilt/H เกิน 1/500 สำหรับงานเหล็กหรือ 1/400 สำหรับเสาคอนกรีตทั่วไป ต้องแจ้งวิศวกรเพื่อพิจารณาวิธีแก้ไข

ค่า Tolerance สรุปสำหรับการใช้งานทั่วไป: เสาคอนกรีตอาคารพาณิชย์ ±25 มม./6 ม., เสาเหล็ก L/500, ปล่องลิฟต์ ±13 มม. ตลอดความสูง, เสาสะพาน L/1000

ข้อควรระวัง: ห้ามรายงานเฉพาะค่าเฉลี่ยโดยไม่แสดงค่าแต่ละการวัด เพราะจะปกปิดความผิดปกติของจุดใดจุดหนึ่ง และห้ามปัดเศษก่อนคำนวณ Tilt มิฉะนั้นจะสูญเสียนัยสำคัญทางตัวเลข
