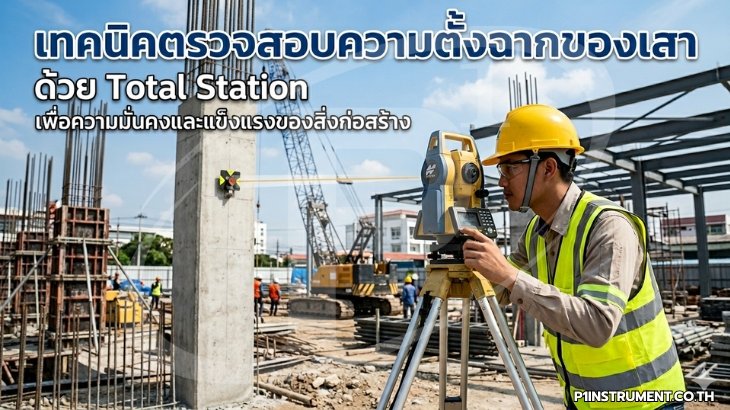

10 เทคนิคตรวจสอบความตั้งฉากของเสาด้วย Total Station

การควบคุมความตั้งฉากของเสาคอนกรีตเสริมเหล็ก (Reinforced Concrete Column) เสาเหล็กรูปพรรณ (Structural Steel Column) และเสาเข็มเจาะ (Bored Pile) ให้อยู่ในเกณฑ์ยอมรับเป็นหน้าที่สำคัญของผู้รับเหมาและช่างสำรวจ การใช้ Total Station ตรวจสอบสามารถให้ค่าพิกัดสามมิติ (X, Y, Z) ของจุดบนเสาในเวลาไม่กี่วินาที ทำให้สามารถคำนวณค่า Tilt และ Out-of-Plumb ได้แม่นยำกว่าวิธี Plumb Bob หรือ Spirit Level บทความนี้รวบรวม 10 เทคนิคจากภาคสนามที่ช่วยลดเวลาทำงานและเพิ่มความน่าเชื่อถือของรายงาน

1. ตั้งกล้องบนหมุดควบคุมที่อยู่นอกแนวเสาอย่างน้อย 1.5 เท่าของความสูงเสา

การวางกล้องใกล้เสาเกินไปทำให้มุมดิ่งสูงเกิน 30° ส่งผลให้ Vertical Index Error และ Refraction Error ขยายผล แนวทาง USACE EM 1110-1-1005 แนะนำให้ระยะนอน (Horizontal Distance) ระหว่างกล้องกับเสามากกว่า 1.5 เท่าของความสูง เพื่อให้มุมดิ่งอยู่ในช่วงที่ EDM และ Auto-Pointing ทำงานได้แม่นยำสูงสุด

2. วัดสองหน้ากล้อง (Two-Face) ทุกจุดสำคัญ

การยิงเป้าด้วย Reflectorless Mode ที่ผิวคอนกรีตหรือเหล็กให้อ่านทั้ง Face Left และ Face Right แล้วเฉลี่ย จะกำจัด Horizontal Collimation Error และ Vertical Index Error ในระบบได้ตามมาตรฐาน ISO 17123-3 วิธีนี้สำคัญมากเมื่อต้องรายงานค่า Out-of-Plumb ต่ำกว่า 5 มม.

3. เลือกจุดอ่านอย่างน้อย 3 ระดับต่อเสา

การอ่านเฉพาะหัวและท้ายเสาทำให้พลาดการบิดตัวกลางเสา (Bow) แนะนำให้ยิงที่ระดับฐาน, กลาง และยอด อย่างน้อย 3 ระดับ คำนวณค่าเบี่ยงเบนของแต่ละจุดจากแนวดิ่งทฤษฎี เพื่อแยก Lean (ทั้งเสาเอียง) ออกจาก Bow (กลางเสาโป่ง)

4. ใช้สูตรคำนวณ Out-of-Plumb อย่างเป็นระบบ

เมื่อได้พิกัดยอดเสา (X₁, Y₁, Z₁) และฐานเสา (X₀, Y₀, Z₀) คำนวณ Out-of-Plumb (e) จากสูตร:

e = √[(X₁ − X₀)² + (Y₁ − Y₀)²]

และ Tilt Ratio = e / (Z₁ − Z₀) เปรียบเทียบกับเกณฑ์มาตรฐาน เช่น ACI 117 และ มยผ. กำหนดให้ Out-of-Plumb ของเสา ไม่เกิน H/500 หรือ 25 มม. (เลือกค่าน้อยกว่า) สำหรับงานก่อสร้างทั่วไป

5. บันทึก Atmospheric Correction ก่อนทำงานทุกครั้ง

อุณหภูมิและความดันบรรยากาศมีผลต่อค่า EDM โดยทั่วไป 1°C เปลี่ยนแปลง = ระยะคลาดเคลื่อนประมาณ 1 ppm ตามคู่มือผู้ผลิตหลัก (Sokkia, Leica, Topcon, Trimble) งานเสาสูงที่ระยะยิงเกิน 50 เมตรควรใส่ค่า ppm เพื่อให้ Z-coordinate ที่คำนวณได้ตรงตามจริง

6. ใช้ Coordinate System เดียวกับงานก่อสร้าง

การ Stake Out ตำแหน่งเสาเริ่มต้นต้องใช้ระบบพิกัดเดียวกับการตรวจสอบ Verticality มิเช่นนั้นค่าเบี่ยงเบนที่คำนวณได้จะเกิดจาก Datum Shift ไม่ใช่ความผิดของเสา ตรวจสอบค่า Backsight ทุกครั้งก่อนเริ่มงาน และทำ Resection หากต้องย้ายกล้อง

7. หลีกเลี่ยงการยิงผ่านพื้นผิวที่เกิด Heat Shimmer

การยิงในช่วงเที่ยงผ่านพื้นคอนกรีตหรือดาดฟ้าที่ร้อนทำให้แนวเล็งสั่นไหวจาก Atmospheric Refraction ค่าระดับแกว่งได้ 5–15 มม. ที่ระยะ 50 เมตร แนะนำให้เก็บค่าช่วงเช้าก่อน 10:00 น. หรือบ่ายแก่ ๆ หลัง 15:30 น.

8. ติดเป้า Reflective Sticker ที่ตำแหน่งอ้างอิงถาวร

สำหรับงานติดตามระยะยาว (Monitoring) เช่น เสาในอาคารสูงหรือเสาเข็มเจาะ ติด Reflective Sticker หรือ Mini Prism ที่ตำแหน่งเดิมทุกครั้ง จะให้ความแม่นยำ ±1–2 มม. ที่ระยะ 100 เมตร ขึ้นอยู่กับ Spec ของกล้อง (ส่วนใหญ่ 2″ ให้ 2 mm + 2 ppm)

9. ทำ Two-Peg Check ของ Vertical Angle ทุกสัปดาห์

แม้ Total Station จะมี Dual-Axis Compensator ที่ชดเชยการเอียงของกล้องโดยอัตโนมัติ แต่ Compensator Error และ Vertical Index Error อาจสะสมเมื่อใช้งานหนัก FIG แนะนำให้ตรวจสอบทุกสัปดาห์ด้วยการยิงเป้าระดับเดียวกันด้วย FL/FR เพื่อยืนยันว่า V-Index น้อยกว่า 2 เท่าของ Spec กล้อง

10. เก็บข้อมูลแบบ Digital และจัดทำรายงานพร้อมกราฟ

การส่งออกค่าพิกัดจาก Total Station ในรูปแบบ CSV หรือ DXF แล้วนำเข้าโปรแกรม CAD/Excel เพื่อวาดกราฟแนวเสาเทียบแนวดิ่ง ทำให้ผู้ควบคุมงานเห็นภาพและตัดสินใจได้ทันที รายงานควรระบุ Spec กล้อง, ค่า Atmospheric Correction, เกณฑ์มาตรฐานที่ใช้, และ Standard Deviation ของการวัดเพื่อให้ตรวจสอบย้อนกลับได้ตามแนวทาง ISO/IEC 17025
