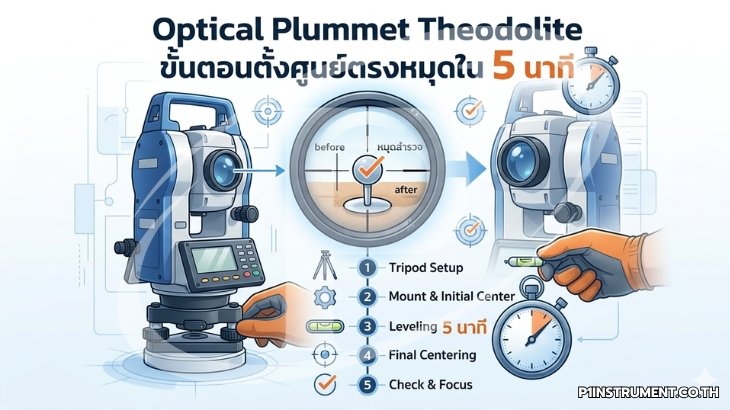

Optical Plummet Theodolite ขั้นตอนตั้งศูนย์ตรงหมุดใน 5 นาที

Optical Plummet (กล้องส่องดิ่ง) คือกลไกแสงภายในตัวกล้อง Theodolite ที่ฉายภาพหมุดบนพื้นไปที่ Reticle (เส้นเล็ง) ของกล้อง ช่วยให้ผู้สำรวจตั้งกล้องให้แกนตั้ง (Vertical Axis) ผ่านหมุดควบคุมพอดี การตั้งศูนย์ที่ไม่แม่นแม้เพียง 1 mm จะส่งต่อความคลาดเคลื่อนเชิงมุมเข้าระบบ Traverse ได้ทันที บทความนี้สรุปขั้นตอนปฏิบัติ 6 ขั้น สำหรับ Theodolite รุ่น Optical Plummet ให้ทำตามได้ภายใน 5 นาที โดยอ้างอิงแนวปฏิบัติตาม ISO 17123-3 (Theodolites)

ขั้นที่ 1: เตรียม Tripod เหนือหมุด

Procedure: ตั้ง Tripod ให้หัวขา (Head Plate) อยู่ระดับสายตา และอยู่เหนือหมุด (Station Point) โดยประมาณ ขาทั้ง 3 กางออกในรัศมีเท่ากัน กดสไปก์ (Spike) ลงดินให้แน่น

Tolerance: ตำแหน่งหัวขาควรอยู่ในรัศมี ±5 cm จากหมุด เพื่อให้การเลื่อนกล้องบนหัวขาในขั้นถัดไปทำได้

ข้อควรระวัง: หัวขาต้องเอียงไม่เกิน 5° จากระนาบราบ (Horizontal Plane) มิฉะนั้น Foot Screws ของกล้องจะไม่พอชดเชย

ขั้นที่ 2: ติดตั้งกล้องบน Tripod

Procedure: ยกกล้อง Theodolite ออกจากกล่องโดยจับที่ Standards (เสาตั้ง) วางบนหัวขา หมุนสกรูยึด (Centering Screw, 5/8" × 11 TPI) ตามเข็มนาฬิกาให้แน่นด้วยมือ ห้ามใช้ประแจ

ข้อควรระวัง: ห้ามปล่อยมือจากกล้องจนกว่าสกรูยึดจะแน่นและตรวจสอบด้วยการดันกล้องเบา ๆ แล้วไม่ขยับ

ขั้นที่ 3: ส่อง Optical Plummet ตรงหมุด

Procedure: มองผ่าน Optical Plummet ปรับ Focusing Ring ให้เห็นหมุดบนพื้นชัด ปรับ Reticle Focus ให้กากบาทคมชัด ขยับขา 2 ขาเข้า-ออกในทิศทางที่จำเป็น โดยให้ขาที่ 3 เป็น Pivot จนเห็นภาพหมุดเข้าใกล้กากบาท

Tolerance: ค่าคลาดเคลื่อนรวมในขั้นนี้ ≤ 10 mm

ข้อควรระวัง: ห้ามขยับขาทั้ง 3 พร้อมกัน เพราะจะเสีย Reference ทันที

ขั้นที่ 4: ปรับฟองอากาศ Circular Level (Coarse Leveling)

Procedure: ปรับความยาวขาทั้ง 3 (Leg Extension) โดยยืด/หดทีละขา จน Circular Bubble (ฟองอากาศกลม) อยู่กลางวงกลม

หลักการ: ยืดขาทำให้กล้องเอียงไปทางขานั้น หดขาทำให้เอียงในทางตรงข้าม

Tolerance: ความเอียงหลังขั้นนี้ ≤ 8 ลิปดา (≈ 0.13°)

ขั้นที่ 5: ปรับ Plate Level (Fine Leveling) ด้วย Foot Screws

Procedure: หมุนกล้องให้ Plate Level (ฟองยาว) ขนานกับเส้นเชื่อม Foot Screws ตัวที่ 1 และ 2 หมุนสกรูทั้งสองพร้อมกันในทิศทางตรงข้ามจนฟองอยู่กึ่งกลาง จากนั้นหมุนกล้อง 90° แล้วใช้ Foot Screw ตัวที่ 3 ปรับฟองอีกครั้ง

กฎมือ (Rule of Thumb): นิ้วโป้งขวาเคลื่อนไปทางใดฟองจะเคลื่อนไปทางนั้น (Left-Thumb Rule)

สูตรประเมินความเอียงหลังปรับ:

α_tilt = arctan(Δbubble / L)

โดย Δbubble คือระยะที่ฟองเหลื่อมกลาง (mm) และ L คือความยาว Plate Level (mm)

Tolerance: α_tilt ≤ 20" สำหรับ Theodolite ความแม่นยำ 5"–7"

ขั้นที่ 6: ตรวจสอบ Centering รอบสุดท้าย

Procedure: มองผ่าน Optical Plummet อีกครั้ง หากกากบาทไม่ทับหมุดพอดี ให้คลายสกรูยึดเล็กน้อย เลื่อนกล้องบน Head Plate (ห้ามหมุน) จนกากบาททับหมุด ขันสกรูยึดกลับ ตรวจ Plate Level อีกครั้ง

Tolerance: Centering Error ≤ 1 mm สำหรับงานทั่วไป, ≤ 0.5 mm สำหรับงาน Precise Traversing

ข้อควรระวัง: การเลื่อนกล้องบนหัวขาทำให้ Plate Level อาจคลาดเล็กน้อย ต้องวนซ้ำขั้นที่ 5 และ 6 จน Centering และ Leveling ผ่านทั้งคู่ (Iterative Process)
