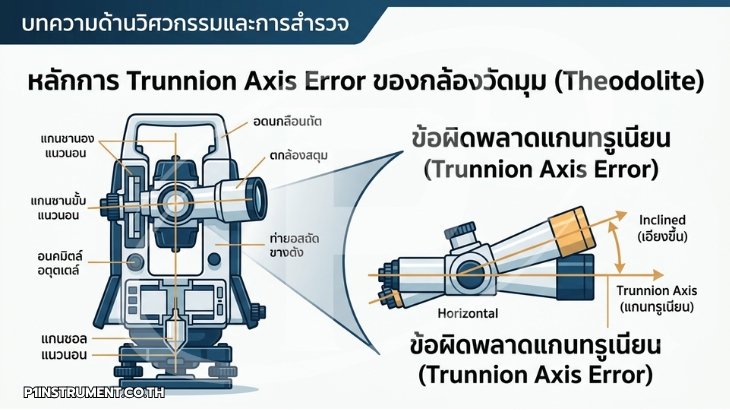

หลักการ Trunnion Axis Error ของกล้องวัดมุม (Theodolite)

กล้องวัดมุม (Theodolite) อาศัยความสัมพันธ์ของแกนหลักสามแกนในการวัดมุมที่ถูกต้อง ได้แก่ แกนดิ่ง (Vertical Axis) แกนราบหรือแกนหมุนกล้อง (Horizontal/Trunnion Axis) และแกนเล็ง (Line of Sight) ในอุดมคติแกนราบต้องตั้งฉากกับแกนดิ่งพอดี เมื่อใดที่เงื่อนไขนี้ไม่เป็นจริง จะเกิดความคลาดเคลื่อนที่เรียกว่า Trunnion Axis Error หรือ Horizontal Axis Error ซึ่งส่งผลต่อมุมราบเชิงระบบ บทความนี้อธิบายหลักการ ที่มา ผลกระทบเชิงปริมาณ และแนวทางตรวจสอบที่ช่างสำรวจรังวัดควรเข้าใจ

1. นิยามและที่มาของ Trunnion Axis Error

Trunnion Axis Error คือมุมเอียงของแกนราบที่เบนออกจากการตั้งฉากกับแกนดิ่ง เกิดได้จากการผลิตที่ไม่สมบูรณ์ การสึกหรอของตลับลูกปืนรองรับแกน หรือการกระแทกจากการตกหล่นและขนย้าย เมื่อแกนราบเอียง ระนาบที่กล้องกวาดขณะก้ม-เงยจะไม่เป็นระนาบดิ่งที่แท้จริง ทำให้ตำแหน่งที่เล็งเบนไปจากค่าจริง ความคลาดเคลื่อนนี้จัดเป็นความคลาดเคลื่อนเชิงระบบ (Systematic Error) จึงมีทิศทางแน่นอนและคาดการณ์ได้ ต่างจากความคลาดเคลื่อนแบบสุ่ม

2. ผลกระทบเชิงปริมาณต่อมุมราบ

ขนาดของความคลาดเคลื่อนในมุมราบที่เกิดจากแกนราบเอียงขึ้นอยู่กับมุมเอียงของแกนและมุมเงยของเป้าที่เล็ง สามารถประมาณได้ด้วยสมการ

ΔHz = i · tan(α)

โดย ΔHz คือความคลาดเคลื่อนของมุมราบ, i คือมุมเอียงของแกนราบ และ α คือมุมเงย (Vertical Angle) ของเป้าที่เล็ง จากสมการจะเห็นว่าเมื่อเล็งเป้าในแนวระดับ (α ใกล้ 0) ผลกระทบจะน้อยมาก แต่เมื่อเล็งเป้าที่อยู่สูงหรือต่ำมาก เช่น ยอดอาคารหรือก้นบ่อ ค่า tan(α) จะโตขึ้นอย่างรวดเร็ว ทำให้ความคลาดเคลื่อนทวีขึ้นตามไปด้วย นี่คือเหตุผลที่ Trunnion Axis Error วิกฤตเป็นพิเศษในงานที่ต้องเล็งมุมเงยสูง

3. ความสัมพันธ์กับแกนหลักทั้งสามของกล้อง

Trunnion Axis Error เป็นหนึ่งในความคลาดเคลื่อนแกนหลักร่วมกับ Collimation Error (แกนเล็งไม่ตั้งฉากกับแกนราบ) และ Vertical Index Error การเข้าใจว่าแต่ละความคลาดเคลื่อนกระทบมุมอย่างไรช่วยให้แยกแยะปัญหาได้ถูกต้อง โดย Collimation Error ทำให้มุมราบคลาดเคลื่อนคงที่ไม่ขึ้นกับมุมเงย แต่ Trunnion Axis Error จะแปรผันตาม tan ของมุมเงย ลักษณะการแปรผันที่ต่างกันนี้เองคือกุญแจสำคัญในการวินิจฉัยแยกโรค

4. วิธีตรวจสอบด้วยการวัดสองหน้ากล้อง

หลักการตรวจสอบที่นิยมคือการเล็งเป้าที่อยู่สูง (มุมเงยมาก) ทั้งหน้าซ้าย (Face Left) และหน้าขวา (Face Right) แล้วเปรียบเทียบค่ามุมราบ เนื่องจาก Trunnion Axis Error ให้ผลตรงข้ามกันในสองหน้ากล้อง ค่าเฉลี่ยของสองหน้าจะกำจัดผลของความคลาดเคลื่อนนี้ออกได้ ขณะที่ผลต่างระหว่างสองหน้าจะบ่งชี้ขนาดของความคลาดเคลื่อน Procedure โดยสรุป: เลือกเป้าที่มีมุมเงยสูงชัดเจน วัดสองหน้า บันทึกค่า แล้วคำนวณครึ่งหนึ่งของผลต่างที่ปรับด้วยมุมเงยเพื่อประเมินค่า i

5. เกณฑ์ยอมรับและมาตรฐานอ้างอิง

ระดับความคลาดเคลื่อนที่ยอมรับได้ขึ้นกับความละเอียดของกล้องและประเภทงาน กล้องวัดมุมในตลาดมีความละเอียดเชิงมุมตั้งแต่ราว 1 ฟิลิปดา (1″) สำหรับงานควบคุมความแม่นยำสูง ไปจนถึง 5″ หรือ 7″ สำหรับงานก่อสร้างทั่วไป มาตรฐาน ISO 17123-3 (Field procedures for testing geodetic instruments – Theodolites) กำหนดวิธีทดสอบและเกณฑ์ประเมินความแม่นยำเชิงมุมไว้อย่างเป็นระบบ การประเมินตามมาตรฐานนี้ช่วยยืนยันว่าความคลาดเคลื่อนแกนราบอยู่ในระดับที่ยอมรับได้สำหรับงาน ข้อควรระวัง: อย่าตั้งเกณฑ์ที่เข้มกว่าความละเอียดจริงของกล้อง เพราะจะนำไปสู่การปรับแต่งเกินจำเป็น

6. การจัดการความคลาดเคลื่อนในงานจริง

สำหรับงานประจำวัน การวัดสองหน้ากล้องแล้วเฉลี่ยเป็นวิธีปฏิบัติที่กำจัด Trunnion Axis Error ได้อย่างมีประสิทธิภาพโดยไม่ต้องปรับแก้ตัวกล้อง แต่หากค่าผลต่างสองหน้ามากเกินเกณฑ์อย่างต่อเนื่อง แสดงว่ากล้องคลาดเคลื่อนเกินกว่าจะชดเชยด้วยเทคนิคภาคสนาม ควรส่งปรับแต่งและสอบเทียบ การจดบันทึกค่าตรวจสอบเป็นประจำยังช่วยให้เห็นแนวโน้มการเสื่อมสภาพก่อนที่จะกระทบงานจริง
