กล้องระดับอัตโนมัติ (Auto Level) เป็นเครื่องมือพื้นฐานที่ผู้รับเหมาสร้างบ้านและช่างสำรวจรังวัดใช้ถ่ายค่าระดับในแทบทุกงาน ความน่าเชื่อถือของค่าที่อ่านได้ขึ้นอยู่กับกลไกภายในที่เรียกว่า Compensator ซึ่งทำหน้าที่ปรับแนวเล็ง (Line of Sight) ให้อยู่ในแนวราบโดยอัตโนมัติ การเข้าใจหลักการนี้ช่วยให้ผู้ใช้งานประเมินข้อจำกัดและตรวจสอบความถูกต้องของกล้องได้อย่างมีเหตุผล
Auto Level ประกอบด้วยกล้องเล็ง (Telescope) ระบบเลนส์ปรับภาพ และชุด Compensator ที่แขวนอยู่ภายในลำกล้อง หลักการสำคัญคือ ผู้ใช้เพียงปรับฟองกลม (Circular Bubble) ให้เข้ากึ่งกลางแบบหยาบ ๆ จากนั้น Compensator จะชดเชยความเอียงที่เหลือให้แนวเล็งกลับสู่แนวราบเอง โดยไม่ต้องปรับฟองยาวเหมือนกล้องระดับแบบ Tilting Level ความคลาดเคลื่อนเชิงมุมที่เหลือหลังปรับฟองกลมจึงอยู่ในช่วงที่ Compensator รับได้
ข้อควรระวัง: หากตั้งกล้องเอียงเกินช่วงการทำงานของ Compensator ค่าที่อ่านจะผิดทันที โดยกล้องมักไม่มีสัญญาณเตือนในรุ่นพื้นฐาน

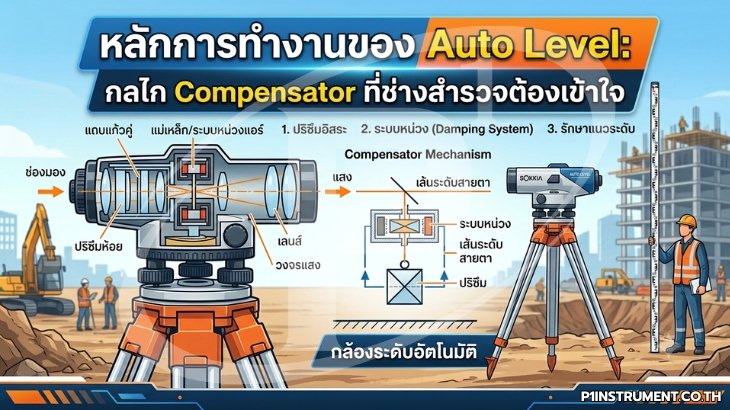

Compensator ส่วนใหญ่เป็นระบบลูกตุ้ม (Pendulum Compensator) ที่ใช้แรงโน้มถ่วงดึงชุดปริซึมหรือกระจกให้อยู่ในตำแหน่งที่เบนลำแสงกลับเข้าสู่แนวราบ เมื่อกล้องเอียงเล็กน้อย ลูกตุ้มจะแกว่งไปยังตำแหน่งสมดุลใหม่ ทำให้เส้นเล็ง (Line of Collimation) ยังตัดผ่านค่าระดับที่ถูกต้องบนไม้สต๊าฟ (Staff) เพื่อกันการแกว่งค้าง จึงมีตัวหน่วง (Damping System) แบบแม่เหล็กหรืออากาศช่วยให้ลูกตุ้มหยุดนิ่งเร็ว
ความสัมพันธ์ของการชดเชยเขียนได้ว่า:
δ = α − β
โดย α คือมุมเอียงของแกนกล้อง, β คือมุมที่ Compensator เบนลำแสง และ δ คือความคลาดเคลื่อนที่เหลือ (Residual Error) เป้าหมายในการออกแบบคือทำให้ δ เข้าใกล้ศูนย์ตลอดช่วงการทำงาน
Spec อ้างอิง: ผู้ผลิตหลักในตลาดระบุช่วงการทำงานของ Compensator (Compensator Working Range) ประมาณ ±12′ ถึง ±15′ และความแม่นยำการตั้งระดับ (Setting Accuracy) ในช่วงประมาณ ±0.3″ ถึง ±0.5″ ขึ้นกับรุ่นและเกรดงาน
คุณภาพของ Auto Level นิยมระบุเป็นค่าเบี่ยงเบนมาตรฐานของการวัดระดับไป-กลับ 1 กิโลเมตร (Standard Deviation per km Double-Run) หน่วยเป็นมิลลิเมตร รุ่นงานก่อสร้างทั่วไปมักอยู่ที่ประมาณ 1.5–2.5 มม./กม. ส่วนรุ่นงานละเอียด (Precise Level) อาจต่ำกว่า 1.0 มม./กม. การทดสอบสมรรถนะของกล้องระดับควรอ้างอิงแนวทางตามมาตรฐาน ISO 17123-2 ซึ่งกำหนดวิธีทดสอบภาคสนามสำหรับ Levels อย่างเป็นระบบ
ค่าความคลาดเคลื่อนจากความโค้งโลกและการหักเหของแสง (Curvature & Refraction) ประเมินได้จาก:
C = 0.0675 × D²
เมื่อ C เป็นค่าปรับแก้ (เมตร) และ D เป็นระยะเล็ง (กิโลเมตร) สำหรับงานทั่วไปที่วางระยะ Backsight-Foresight ให้สมดุล ผลกระทบนี้จะหักล้างกันไปเป็นส่วนใหญ่
แม้ Compensator จะทำงานอัตโนมัติ แต่ต้องตรวจสอบสภาพก่อนใช้งานเสมอ ขั้นตอนพื้นฐาน ได้แก่
Tolerance: โดยทั่วไปยอมรับ Collimation Error ได้ในระดับไม่กี่มิลลิเมตรต่อระยะเล็ง 30–60 เมตร ทั้งนี้ควรยึดเกณฑ์ตามคุณภาพงานและสเปกผู้ผลิต
สรุปและคำแนะนำเชิงเทคนิค: Compensator คือหัวใจที่ทำให้ Auto Level ใช้งานง่ายและรวดเร็ว แต่ความง่ายนี้แลกมากับความเสี่ยงหากผู้ใช้ละเลยการตรวจสอบ ควรตรวจฟองกลม ทดสอบการหน่วงของ Compensator และทำ Two-Peg Test เป็นระยะ โดยเฉพาะหลังการขนย้ายหรือกล้องได้รับแรงกระแทก
เมื่อผลการตรวจสอบพบว่าค่าคลาดเคลื่อนเกินเกณฑ์ หรือ Compensator แกว่งค้างผิดปกติ นั่นเป็นสัญญาณว่ากล้องต้องได้รับการสอบเทียบเพื่อยืนยันความถูกต้องของค่าระดับก่อนนำกลับไปใช้งาน การสอบเทียบตามระบบที่สอดคล้องกับ ISO/IEC 17025 จะช่วยให้มั่นใจในผลลัพธ์และลดความเสี่ยงของงานที่ต้องแก้ไขภายหลัง
