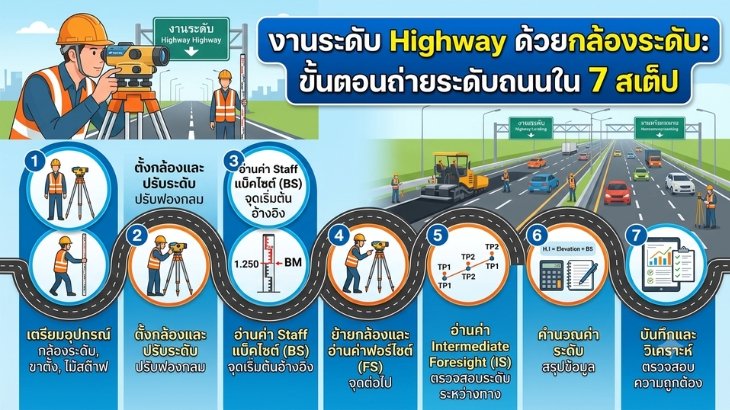

การถ่ายระดับตลอดแนวถนนไฮเวย์ (Highway Leveling) เป็นงานระดับที่มีระยะทางต่อเนื่องยาวหลายกิโลเมตร ค่าระดับที่ได้จะถูกนำไปใช้ควบคุมงานดินตัด–ดินถม (Cut & Fill) ความลาดตามยาว (Longitudinal Grade) และงานผิวทาง หากค่าระดับคลาดเคลื่อนสะสมโดยไม่ตรวจสอบ จะส่งผลต่อการระบายน้ำและความปลอดภัยของถนน บทความนี้อธิบายขั้นตอนการทำงานด้วยกล้องระดับอัตโนมัติ (Automatic Level) แบบ Differential Leveling ที่ช่างสำรวจรังวัดและผู้รับเหมานำไปใช้ได้จริง
เริ่มจากผูกค่ากับหมุดระดับอ้างอิง (Benchmark, BM) ที่มีค่าระดับน่าเชื่อถือ วางแผนตำแหน่งหมุดชั่วคราว (Temporary Benchmark, TBM) ทุกช่วง 500–1,000 เมตรตามความยาวถนน เพื่อให้สามารถปิดวงรอบ (Loop Closure) ตรวจสอบได้เป็นช่วง ๆ ข้อควรระวัง: TBM ต้องอยู่บนวัตถุมั่นคง ไม่จมหรือทรุดตัว และควรมีอย่างน้อยสองจุดต่อช่วงงานเพื่อกันหมุดสูญหาย
2. ตรวจสอบกล้องด้วย Two-Peg Test ก่อนเริ่มงาน
ก่อนออกสนามต้องตรวจ Collimation Error ของแนวเล็งด้วยวิธี Two-Peg Test หากค่าคลาดเคลื่อนของเส้นเล็งเกินเกณฑ์ ต้องปรับแก้หรือส่งสอบเทียบ มาตรฐาน ISO 17123-2 กำหนดวิธีทดสอบภาคสนามสำหรับกล้องระดับไว้ชัดเจน โดยทั่วไปกล้องระดับงานก่อสร้างมีค่าความคลาดเคลื่อนต่อการวัดไป-กลับ 1 กิโลเมตร (Standard Deviation per km double-run) ประมาณ 1.5–2.5 มม. ส่วนกล้องงานละเอียดอยู่ที่ 0.7–1.0 มม.
3. ตั้งกล้องกลางระหว่างจุดหลังและจุดหน้า (Balanced Sight)
หัวใจของการลด Collimation Error และผลของความโค้งโลก–การหักเหแสง คือการตั้งกล้องให้ระยะหลัง (Backsight) เท่ากับระยะหน้า (Foresight) ควบคุมให้ต่างกันไม่เกิน 5 เมตรต่อสถานี และจำกัดระยะเล็งไม่เกิน 50–60 เมตรในงานถนนทั่วไป ข้อควรระวัง: หลีกเลี่ยงการเล็งใกล้พื้นถนนที่ร้อนจัดตอนบ่าย เพราะคลื่นความร้อน (Heat Shimmer) ทำให้อ่านไม้สต๊าฟผิดพลาด
4. อ่านค่าและจดบันทึกแบบ Rise & Fall หรือ Height of Instrument
เดินระดับแบบ Differential โดยอ่านค่าไม้สต๊าฟที่จุดหลังและจุดหน้าในแต่ละสถานี บันทึกลงสมุดสนามด้วยวิธี Height of Instrument (HI) โดยใช้ความสัมพันธ์พื้นฐาน:
HI = Elevation(BS) + Backsight Reading
Elevation(FS) = HI − Foresight Reading
ควรใช้จุดเปลี่ยน (Turning Point, TP) บนหมุดหรือแผ่นรองไม้สต๊าฟ (Turning Plate) ที่มั่นคง และตรวจผลรวม ΣBS − ΣFS ต้องเท่ากับผลต่างระดับปลายทางเสมอเพื่อยืนยันการคำนวณ
5. ควบคุมความคลาดเคลื่อนสะสมและปิดวงรอบ
เมื่อเดินระดับถึง TBM หรือกลับมาปิดที่ BM เดิม ให้คำนวณค่าคลาดเคลื่อนการบรรจบ (Misclosure) เกณฑ์ยอมรับนิยมกำหนดเป็นฟังก์ชันของระยะทาง เช่น มาตรฐาน USACE EM 1110-1-1005 และงานระดับ Third-Order มักใช้เกณฑ์ประมาณ:
E(allow) = C × √K
โดย K คือระยะทางรวมเป็นกิโลเมตร และ C เป็นค่าคงที่ตามชั้นงาน (เช่น 12 มม. สำหรับงาน Third-Order) หากค่าเกินเกณฑ์ต้องเดินระดับซ้ำช่วงที่สงสัย ข้อควรระวัง: อย่ากระจายค่าแก้ก่อนตรวจว่าผ่านเกณฑ์
6. กระจายค่าแก้ด้วย Compass Rule
เมื่อ Misclosure อยู่ในเกณฑ์ ให้กระจายค่าแก้ตามสัดส่วนระยะทางของแต่ละช่วง (Compass Rule) เพื่อปรับค่าระดับทุก TP และ TBM ให้สอดคล้องกัน วิธีนี้ให้ผลรวดเร็วสำหรับงานระดับชั้นงานทั่วไป ส่วนงานควบคุมหลักอาจใช้ Least Squares Adjustment เพื่อความสม่ำเสมอสูงกว่า
7. ถ่ายค่าระดับลงหน้าตัดและ Stake Out งานถนน
นำค่าระดับที่ปรับแก้แล้วไปกำหนดค่าระดับหน้างานตามหน้าตัด (Cross-Section) ทุกช่วง Station เช่น ทุก 25 เมตร และ Stake Out ระดับดินตัด–ดินถมตามแบบ ตรวจสอบความลาดตามยาวและ Superelevation ในทางโค้งให้เป็นไปตามแบบก่อสร้าง
