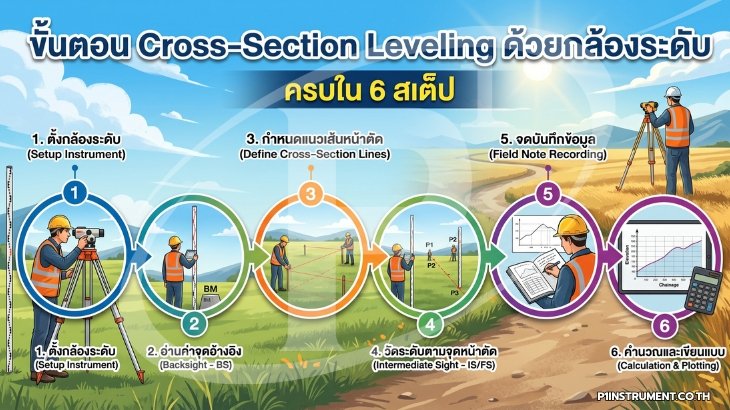

ขั้นตอน Cross-Section Leveling ด้วยกล้องระดับ ครบใน 6 สเต็ป

งานถนน งานคันดิน และงานขุดลอกคูคลอง ล้วนต้องการรูปตัดขวาง (Cross-Section) ที่เชื่อถือได้ เพราะปริมาณดินตัดดินถมที่นำไปตั้งเบิกงวดงานคำนวณจากข้อมูลชุดนี้โดยตรง ความคลาดเคลื่อน 20 มิลลิเมตรที่กระจายตลอดแนวหนึ่งกิโลเมตร แปลงเป็นปริมาตรได้หลายสิบลูกบาศก์เมตร บทความนี้เรียบเรียงการเก็บรูปตัดขวางด้วยกล้องระดับอัตโนมัติ (Auto Level) เป็นหกขั้นตอนที่ทำตามได้จริงในสนาม

1. ตรวจความเที่ยงของกล้องก่อนออกสนาม

Procedure — ตรวจแนวเล็งด้วยวิธี Two-Peg Test ตามแนวทางการทดสอบภาคสนามใน ISO 17123-2 วางหมุดสองจุดห่างกัน 30 ถึง 60 เมตร ตั้งกล้องกึ่งกลางอ่านค่าครั้งแรก แล้วย้ายกล้องไปใกล้หมุดใดหมุดหนึ่งอ่านซ้ำ ผลต่างของผลต่างระดับทั้งสองครั้งคือความคลาดเคลื่อนของแนวเล็ง (Collimation Error)

Tolerance — เกณฑ์ที่ใช้กับงานก่อสร้างทั่วไปคือแนวเล็งคลาดไม่เกิน 2 ถึง 3 มิลลิเมตรที่ระยะ 30 เมตร หากเกินต้องปรับแก้เส้นใยกากบาทหรือส่งสอบเทียบก่อนใช้งาน

Spec ของอุปกรณ์ — กล้องระดับอัตโนมัติในตลาดมีกำลังขยาย 20× ถึง 32× ค่าเบี่ยงเบนมาตรฐานต่อการเดินระดับไปกลับหนึ่งกิโลเมตรอยู่ในช่วง 0.7 ถึง 2.5 มิลลิเมตร ช่วงทำงานของตัวชดเชย (Compensator Working Range) ราว ±12 ถึง ±16 ลิปดา และความเที่ยงในการตั้งระดับของตัวชดเชย ±0.3 ถึง ±0.5 พิลิปดา ไม้สต๊าฟงานถนนนิยมความยาว 4 ถึง 5 เมตร

ข้อควรระวัง — อย่าข้ามการเคาะเบาที่ตัวกล้องเพื่อทดสอบว่าตัวชดเชยยังทำงานอิสระ หากภาพไม่กลับมานิ่งที่ค่าเดิม ตัวชดเชยอาจติดขัดจากการกระแทก ข้อมูลทั้งวันจะใช้ไม่ได้

2. วางแนวศูนย์กลางและกำหนดสถานี

Procedure — ปักหมุดแนวศูนย์กลาง (Centre Line) ตามแบบ แล้วกำหนดระยะสถานี (Chainage) เป็นช่วงเท่ากัน แนวทางงานถนนคือทุก 20 ถึง 25 เมตรในช่วงทางตรง และลดเหลือ 10 เมตรในช่วงโค้งหรือช่วงที่ความชันเปลี่ยนเร็ว

Procedure เสริม — ที่แต่ละสถานี ขึงเทปหรือใช้ไม้ฉากกำหนดแนวตั้งฉากกับแนวศูนย์กลาง แล้วกำหนดระยะเยื้อง (Offset) ที่จะเก็บ เช่น 0, 2.5, 5, 7.5 และ 10 เมตร ทั้งซ้ายและขวา พร้อมเก็บจุดที่ภูมิประเทศเปลี่ยน (Break Line) เช่น ไหล่ทาง ขอบคู ตีนลาด และหลังคันดิน แม้ไม่ตรงกับระยะเยื้องที่กำหนด

ข้อควรระวัง — ระยะเยื้องต้องวัดในแนวราบเสมอ ไม่ใช่ตามผิวลาด หากพื้นที่ชันมากแล้ววัดตามผิวดิน ระยะที่ได้จะยาวเกินจริง ทำให้พื้นที่หน้าตัดผิดพลาดสะสมตลอดแนว

3. ตั้งกล้องและหาค่าระดับแนวเล็ง

ทฤษฎี — วิธีที่ใช้กับงานรูปตัดขวางคือวิธีระดับแนวเล็ง (Height of Instrument Method) ซึ่งอาศัยสองสมการพื้นฐาน

HI = Elev_BM + BS
Elev_point = HI − FS

โดย HI คือค่าระดับของแนวเล็ง Elev_BM คือค่าระดับหมุดอ้างอิง BS คือค่าที่อ่านจากไม้สต๊าฟบนหมุดอ้างอิง (Backsight) และ FS คือค่าที่อ่านที่จุดต้องการทราบระดับ (Foresight)

Procedure — ตั้งขาตั้งบนพื้นแข็ง กดขาให้แน่น ปรับฟองกลมเข้ากึ่งกลาง แล้วอ่าน Backsight เข้าหมุดระดับอ้างอิง (Benchmark) ที่ทราบค่า จดลงสมุดสนามพร้อมคำนวณ HI ทันที

Tolerance — ระยะเล็งไม่ควรเกิน 50 ถึง 60 เมตร เพราะเมื่อไกลขึ้น ผลของความโค้งโลกและการหักเหของแสง (Curvature and Refraction) เริ่มมีนัยสำคัญ ค่าประมาณของผลรวมคือ 0.0675 K² เมตร เมื่อ K คือระยะเป็นกิโลเมตร ที่ 100 เมตรจึงราว 0.7 มิลลิเมตร แต่ที่ 200 เมตรเพิ่มเป็นราว 2.7 มิลลิเมตร

ข้อควรระวัง — จัดระยะ Backsight กับ Foresight ให้ใกล้เคียงกัน (Balanced Backsight-Foresight) ช่วยหักล้างอิทธิพลของความคลาดเคลื่อนแนวเล็งและความโค้งโลกได้เกือบหมด

4. เก็บค่าระดับตามแนวตัดขวางอย่างเป็นระบบ

Procedure — เก็บจุดจากซ้ายไปขวาในทิศทางเดียวกันทุกสถานี อ่านค่าที่จุดศูนย์กลางก่อนเสมอ แล้วไล่ตามระยะเยื้องที่กำหนด บันทึกทั้งระยะเยื้องและค่าที่อ่านคู่กันทุกจุด หากต้องย้ายกล้องให้ใช้จุดเปลี่ยน (Turning Point) บนวัตถุแข็งแรง เช่น หมุดเหล็กหรือแผ่นรองไม้สต๊าฟ ห้ามใช้ก้อนดินที่ทรุดตัวได้

Tolerance — สำหรับรูปตัดขวางทั่วไป การอ่านไม้สต๊าฟถึงระดับ 5 มิลลิเมตรเพียงพอ แต่จุดควบคุมสำคัญ เช่น จุดศูนย์กลาง ไหล่ทาง และก้นคูระบายน้ำ ควรอ่านละเอียดถึง 1 มิลลิเมตร แนวปฏิบัติตาม USACE EM 1110-1-1005 ก็แยกความละเอียดของจุดควบคุมออกจากจุดภูมิประเทศทั่วไปเช่นกัน

ข้อควรระวัง — ตรวจฟองระดับบนไม้สต๊าฟทุกครั้งก่อนอ่านค่า ไม้สต๊าฟที่เอียง 2 องศาที่ค่าอ่าน 3.000 เมตร ทำให้ค่าสูงเกินจริงราว 1.8 มิลลิเมตร มากพอจะทำให้จุดควบคุมไม่ผ่านเกณฑ์

5. ปิดวงรอบและตรวจค่าความคลาดเคลื่อนบรรจบ

Procedure — เมื่อเก็บครบตามแผนของวัน ต้องเดินระดับกลับไปปิดที่หมุดอ้างอิงเดิม หรือปิดเข้าหมุดอ้างอิงอีกจุดที่ทราบค่า ข้อมูลที่ไม่ปิดวงรอบพิสูจน์คุณภาพไม่ได้

Tolerance — เกณฑ์ค่าความคลาดเคลื่อนบรรจบคำนวณจากรูปแบบ e = k √K โดย K คือความยาววงรอบเป็นกิโลเมตร ตามการจัดชั้นงานระดับของ FGCS ค่า k สำหรับงานชั้นสอง Class II อยู่ที่ 8 มิลลิเมตร และงานชั้นสาม (Third Order) ซึ่งใช้กับงานรูปตัดขวางทั่วไปอยู่ที่ 12 มิลลิเมตร ตัวอย่างเช่น วงรอบยาว 2.25 กิโลเมตร ได้เกณฑ์ยอมรับเท่ากับ 12 × √2.25 = 18 มิลลิเมตร

ข้อควรระวัง — หากค่าอยู่ในเกณฑ์ ให้กระจายกลับเข้าแต่ละสถานีตามสัดส่วนระยะทางด้วยกฎเข็มทิศ (Compass Rule) แต่ค่าที่เกินเกณฑ์มากผิดปกติมักไม่ได้มาจากความคลาดเคลื่อนสุ่ม (Random Error) แต่มาจากความผิดพลาดแบบหยาบ (Blunder) เช่น อ่านเลขผิดหนึ่งเมตร หรือลืมย้ายค่า HI การกระจายค่าจะซ่อนความผิดพลาดไว้แทนที่จะแก้ไข

6. คำนวณพื้นที่หน้าตัดและปริมาตรดิน

ทฤษฎี — พล็อตรูปตัดขวางเทียบกับระดับที่ออกแบบ พื้นที่ระหว่างเส้นภูมิประเทศเดิมกับเส้นออกแบบคือพื้นที่ตัดหรือถมของสถานีนั้น จากนั้นคำนวณปริมาตรระหว่างสองสถานีด้วยวิธีพื้นที่หน้าตัดเฉลี่ย (Average End Area)

V = L × (A₁ + A₂) ÷ 2

โดย V คือปริมาตร (ลูกบาศก์เมตร) L คือระยะระหว่างสองสถานี (เมตร) A₁ และ A₂ คือพื้นที่หน้าตัดของทั้งสองสถานี (ตารางเมตร)

ข้อควรระวัง — วิธีนี้ให้ค่าสูงกว่าความจริงเล็กน้อยเมื่อหน้าตัดสองด้านต่างกันมาก หากภูมิประเทศเปลี่ยนแปลงรุนแรง ควรเพิ่มสถานีให้ถี่ขึ้น หรือใช้สูตรปริซึมอยด์ (Prismoidal Formula) แทน เอกสารที่ควรแนบพร้อมข้อมูลคือค่าระดับหมุดอ้างอิง ค่าความคลาดเคลื่อนบรรจบของแต่ละวัน และวันที่ตรวจสอบกล้องครั้งล่าสุด

★ สรุปและคำแนะนำเชิงเทคนิค

หัวใจของงานรูปตัดขวางไม่ได้อยู่ที่ความเร็ว แต่อยู่ที่การควบคุมความคลาดเคลื่อนให้พิสูจน์ได้ ลำดับที่ควรยึดคือ ตรวจกล้องด้วย Two-Peg Test ก่อนออกงานเสมอ จัดระยะ Backsight กับ Foresight ให้สมดุล จำกัดระยะเล็งไม่เกิน 50 ถึง 60 เมตร เก็บจุดหักเหของภูมิประเทศเพิ่มจากระยะเยื้องที่กำหนด และปิดวงรอบทุกวันโดยเทียบกับเกณฑ์ e = 12√K มิลลิเมตรสำหรับงานชั้นสาม ครบห้าข้อนี้ ปริมาณดินที่ส่งมอบจะมีหลักฐานรองรับทุกตัวเลข

ทั้งหมดนี้ตั้งอยู่บนสมมติฐานเดียวคือกล้องระดับยังคงความเที่ยงตามสเปก หากผล Two-Peg Test เริ่มแกว่งเกินเกณฑ์ ตัวชดเชยตอบสนองช้า หรือกล้องผ่านการกระแทก ควรส่งสอบเทียบเพื่อออกใบรับรองก่อนนำกลับไปใช้กับงานที่ต้องใช้ตัวเลขตั้งเบิก P1 Instrument ให้บริการสอบเทียบกล้องระดับพร้อมรายงานผลทดสอบสำหรับแนบประกอบการส่งมอบงาน

━━━━━━━━━━━━━━━━━━━━
