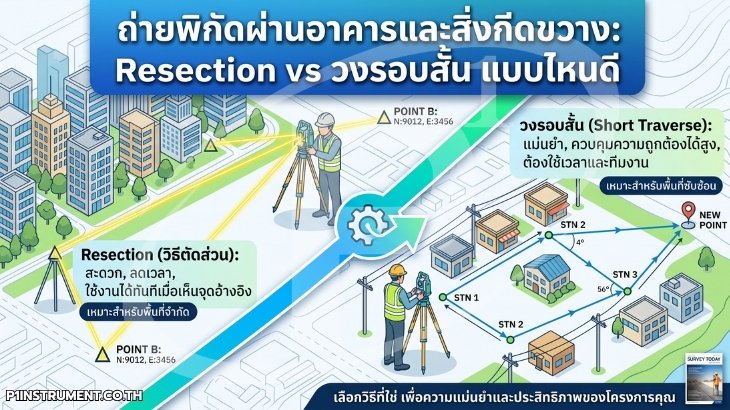

ถ่ายพิกัดผ่านอาคารและสิ่งกีดขวาง: Resection vs วงรอบสั้น แบบไหนดี

งานสำรวจในเมืองและไซต์ก่อสร้างที่มีอาคารหนาแน่น มักเจอสถานการณ์เดียวกันเสมอ คือหมุดควบคุมอยู่คนละฝั่งกับจุดที่ต้องวางผัง โดยมีอาคาร กำแพง หรือกองวัสดุบังแนวเล็ง การถ่ายค่าพิกัดข้ามสิ่งกีดขวางมีวิธีหลักอยู่สี่แบบ แต่ละแบบให้ความถูกต้องและใช้เวลาไม่เท่ากัน บทความนี้เทียบทั้งสี่วิธีด้วยเกณฑ์เดียวกัน เพื่อให้เลือกได้ตรงกับงานจริงโดยไม่เสียความแม่นยำเกินจำเป็น

1. วงรอบสั้นอ้อมสิ่งกีดขวาง (Short Traverse)

หลักการ ตั้งวงรอบสั้นอ้อมอาคารจากหมุดควบคุมฝั่งหนึ่งไปยังอีกฝั่ง โดยวัดมุมและระยะต่อเนื่องเป็นช่วง ๆ วิธีนี้ตรงไปตรงมาที่สุดและตรวจสอบตัวเองได้หากปิดวงกลับเข้าหมุดเดิม

การกระจายความคลาดเคลื่อน ความคลาดเคลื่อนด้านข้างที่เกิดจากความคลาดเคลื่อนเชิงมุมคำนวณได้จาก

e = D x ( σ / ρ )

เมื่อ D คือระยะเล็ง, σ คือความคลาดเคลื่อนเชิงมุมของกล้องเป็นฟิลิปดา และ ρ เท่ากับ 206,265 ฟิลิปดาต่อเรเดียน กล้องระดับ 5 ฟิลิปดาที่ระยะ 100 เมตร ให้ค่าเบี่ยงด้านข้างประมาณ 2.4 มิลลิเมตรต่อหนึ่งช่วง และค่านี้จะสะสมตามจำนวนสถานี

เกณฑ์ตรวจสอบ ค่าคลาดเคลื่อนเชิงมุมบรรจบของวงรอบใช้รูปแบบ f = k x รากที่สองของ n เมื่อ n คือจำนวนสถานีและ k คือค่าคงที่ตามชั้นงาน โดยชั้นงานที่อ้างอิงตามมาตรฐาน FGCS และคู่มือ USACE EM 1110-1-1004 กำหนดค่า k ต่างกันตามความละเอียดที่ต้องการ

ข้อควรระวัง ยิ่งช่วงสั้นและจำนวนสถานีมาก ความคลาดเคลื่อนจากการตั้งศูนย์กล้องและเป้าจะยิ่งมีน้ำหนักมากกว่าความคลาดเคลื่อนเชิงมุม จึงควรใช้ Forced Centering เมื่อช่วงสั้นกว่า 30 เมตร

2. Free Station และ Resection

หลักการ ตั้งกล้องในตำแหน่งอิสระที่มองเห็นทั้งหมุดควบคุมเดิมและพื้นที่งาน แล้วให้กล้องคำนวณพิกัดจุดตั้งกล้องเองจากการเล็งหมุดที่ทราบค่า วิธีนี้ไม่ต้องตั้งกล้องบนหมุด จึงเลือกตำแหน่งที่มองเห็นได้รอบตัวได้อิสระ

Procedure เล็งหมุดที่ทราบค่าอย่างน้อย 3 จุด กระจายมุมล้อมรอบตำแหน่งกล้อง วัดสองหน้ากล้องทุกจุด แล้วตรวจค่าเศษเหลือที่โปรแกรมรายงาน ก่อนยอมรับผลลัพธ์

ข้อจำกัดเชิงเรขาคณิต หากจุดตั้งกล้องและหมุดอ้างอิงทั้งสามอยู่ใกล้เส้นวงกลมเดียวกัน สมการจะไม่เสถียร เรียกว่าวงกลมอันตราย (Dangerous Circle) ค่าที่ได้จะแกว่งมากแม้ค่าเศษเหลือดูดี ให้เพิ่มหมุดที่สี่นอกวงกลมนั้นเสมอ

ข้อควรระวัง ค่าเศษเหลือต่ำไม่ได้แปลว่าถูกต้อง หากหมุดอ้างอิงกระจุกอยู่ด้านเดียว ควรกันหมุดหนึ่งจุดไว้เป็นจุดตรวจสอบอิสระที่ไม่ใส่ในการคำนวณ

ข้อควรระวังเพิ่มเติม ระยะจากกล้องไปยังหมุดอ้างอิงแต่ละจุดไม่ควรต่างกันมากเกินไป เพราะน้ำหนักของหมุดที่อยู่ใกล้จะครอบงำผลลัพธ์ และควรเลี่ยงการเล็งหมุดที่อยู่ในแนวเกือบเดียวกันสองจุด เนื่องจากไม่เพิ่มข้อมูลเชิงเรขาคณิตให้สมการ

3. สถานีเยื้องศูนย์ (Eccentric Station)

หลักการ เมื่อตั้งกล้องบนหมุดจริงไม่ได้เพราะมีสิ่งกีดขวาง ให้ตั้งกล้องเยื้องออกมาเป็นระยะสั้น วัดระยะและทิศทางจากหมุดจริงไปยังจุดตั้งกล้อง แล้วลดทอนค่ามุมที่วัดได้กลับเข้าศูนย์หมุด

สูตรลดทอนเข้าศูนย์

δ = ( e / D ) x ρ x sin(φ)

เมื่อ e คือระยะเยื้องศูนย์, D คือระยะจากหมุดถึงเป้าหมาย, φ คือมุมระหว่างแนวเยื้องกับแนวเล็ง และ δ คือค่าแก้เป็นฟิลิปดา ระยะเยื้อง 0.30 เมตร ที่ระยะเป้าหมาย 150 เมตร ให้ค่าแก้สูงสุดประมาณ 412 ฟิลิปดา ซึ่งมากเกินกว่าจะละเลย

ข้อควรระวัง ความถูกต้องของวิธีนี้ขึ้นกับการวัดระยะเยื้องศูนย์เป็นหลัก ต้องวัดด้วยเทปเหล็กหรือ EDM ระยะสั้นให้ละเอียดระดับมิลลิเมตร และบันทึกทิศทางของแนวเยื้องให้ชัดเจน ไม่เช่นนั้นค่าแก้จะกลายเป็นแหล่งความคลาดเคลื่อนใหม่

4. ถ่ายแนวตรงและวัดออฟเซ็ต (Line Extension and Offset)

หลักการ ต่อแนวเส้นตรงจากหมุดสองจุดที่ทราบค่าให้เลยสิ่งกีดขวางออกไป โดยใช้การกลับกล้องสองหน้าเพื่อวางจุดบนแนว แล้วใช้ระยะออฟเซ็ตตั้งฉากเข้าหาจุดที่ต้องการ เหมาะกับพื้นที่แคบยาว เช่น ซอยระหว่างอาคาร

Procedure ตั้งกล้องบนหมุดแรก เล็งหมุดที่สองเป็นแนวอ้างอิง กลับกล้องเพื่อต่อแนวไปฝั่งตรงข้าม แล้ววางหมุดชั่วคราวสองครั้งด้วยหน้ากล้องซ้ายและขวา ระยะห่างระหว่างหมุดชั่วคราวทั้งสองคือสองเท่าของค่าความคลาดเคลื่อนแนวเล็ง ให้ใช้จุดกึ่งกลางเป็นตำแหน่งจริง จากนั้นวัดออฟเซ็ตตั้งฉากเข้าหาจุดเป้าหมายด้วยเทปหรือ EDM ระยะสั้น

Spec ที่เกี่ยวข้อง ความถูกต้องเชิงมุมของ Total Station ที่ใช้งานทั่วไปอยู่ในช่วงประมาณ 1 ถึง 7 ฟิลิปดาตามระดับรุ่น และความถูกต้องของการวัดระยะแบบใช้ปริซึมอยู่ในช่วงประมาณ บวกลบ (1 ถึง 3 มิลลิเมตร + 2 ppm) ส่วนโหมดไร้ปริซึมอยู่ในช่วงประมาณ บวกลบ (2 ถึง 5 มิลลิเมตร + 2 ppm) ตามวิธีทดสอบภาคสนามใน ISO 17123-3 และ ISO 17123-4

ข้อควรระวัง การต่อแนวด้วยหน้ากล้องเดียวจะพาความคลาดเคลื่อนแนวเล็งออกไปเป็นทวีคูณตามระยะ ต้องทำสองหน้ากล้องแล้วใช้ค่ากึ่งกลางเสมอ

เลือกวิธีไหนกับงานแบบใด

ถ้ามีหมุดควบคุมที่มองเห็นได้อย่างน้อยสามถึงสี่จุดกระจายรอบตัว Free Station เร็วที่สุดและให้ความถูกต้องดีที่สุด ถ้ามีหมุดให้เล็งได้เพียงหนึ่งถึงสองจุด วงรอบสั้นคือทางเลือกที่ตรวจสอบตัวเองได้ ถ้าติดที่ตัวหมุดเองเข้าไม่ถึงแต่ยังมองเห็นเป้าหมาย สถานีเยื้องศูนย์ใช้เวลาน้อยที่สุด และถ้าพื้นที่เป็นแนวแคบยาวที่ไม่มีที่ให้อ้อม การต่อแนวตรงพร้อมออฟเซ็ตเป็นวิธีเดียวที่ทำได้จริง

◆ สรุปและคำแนะนำเชิงเทคนิค

จุดตัดสินของทั้งสี่วิธีไม่ได้อยู่ที่วิธีไหนดีกว่า แต่อยู่ที่จำนวนหมุดที่มองเห็นได้และรูปทรงของพื้นที่ หลักที่ใช้ได้เสมอคือทุกวิธีต้องมีจุดตรวจสอบอิสระอย่างน้อยหนึ่งจุดที่ไม่ได้ใช้ในการคำนวณ และต้องวัดสองหน้ากล้องทุกครั้งเพื่อหักล้างความคลาดเคลื่อนแนวเล็งและความคลาดเคลื่อนดัชนีมุมดิ่ง

อีกประเด็นที่มักถูกมองข้ามคือความถูกต้องเชิงมุมของตัวกล้องเป็นตัวกำหนดว่าวิธีใดใช้ได้จริง งานที่ต้องถ่ายพิกัดผ่านสิ่งกีดขวางหลายช่วงต่อเนื่อง กล้องระดับ 5 ถึง 7 ฟิลิปดาจะสะสมค่าเบี่ยงเร็วกว่ากล้อง 2 ฟิลิปดาอย่างมีนัยสำคัญ การเลือกสเปกกล้องให้ตรงกับชั้นงานตั้งแต่ต้นจึงคุ้มกว่าการแก้ที่วิธีทำงาน
