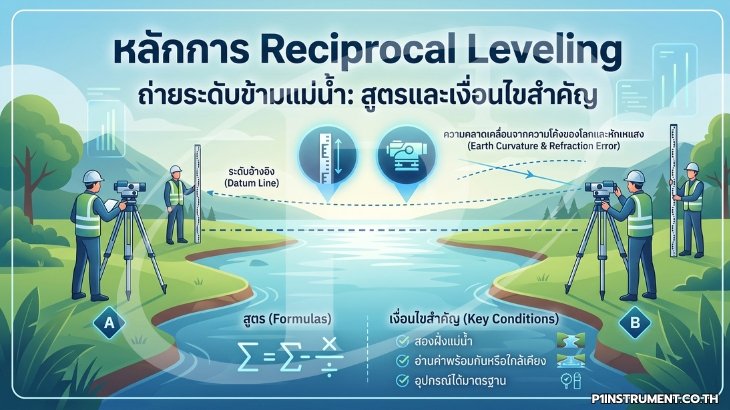

หลักการ Reciprocal Leveling ถ่ายระดับข้ามแม่น้ำ: สูตรและเงื่อนไขสำคัญ

หลักสำคัญของงานถ่ายระดับด้วยกล้องระดับ (Auto Level) คือการจัดระยะหลัง (Backsight) และระยะหน้า (Foresight) ให้เท่ากัน เพื่อให้ความคลาดของแนวเล็งหักล้างกันเอง แต่เมื่อต้องถ่ายระดับข้ามแม่น้ำ คลอง หรือหุบร่องลึก เงื่อนไขนี้ทำไม่ได้ เพราะตั้งกล้องกลางน้ำไม่ได้ วิธีที่ใช้แก้ปัญหานี้มาอย่างยาวนานคือการถ่ายระดับแบบสลับฝั่ง (Reciprocal Leveling) บทความนี้อธิบายหลักการ ที่มาของสูตร และเงื่อนไขที่ทำให้ผลเชื่อถือได้

1. ความคลาดที่เกิดเมื่อระยะหน้า-หลังไม่เท่ากัน

เมื่อตั้งกล้องชิดฝั่งหนึ่งแล้วเล็งไปอีกฝั่ง ระยะหนึ่งสั้นเพียงไม่กี่เมตร อีกระยะอาจยาว 200–500 ม. ความคลาดที่ปกติหักล้างกันจะปรากฏเต็มที่ในค่าที่อ่านระยะไกล มีสามส่วนหลัก

• ความคลาดแนวเล็ง (Collimation Error): แนวเล็งไม่ขนานกับระนาบราบ ผลคลาดโตตามระยะ ถ้าแนวเล็งคลาด 10″ ที่ระยะ 300 ม. จะคลาดราว 15 มม.
• ความโค้งของโลก (Curvature): ระนาบราบของกล้องแยกออกจากผิวระดับมากขึ้นตามกำลังสองของระยะ
• การหักเหของแสง (Refraction): แนวแสงโค้งลงเล็กน้อยตามความหนาแน่นของอากาศ ลดผลของความโค้งโลกบางส่วน แต่แปรปรวนตามอุณหภูมิเหนือผิวน้ำ

ผลรวมของความโค้งและการหักเหประมาณได้จาก

c_r ≈ 0.0675 D² (c_r เป็นเมตร, D เป็นกิโลเมตร)

ที่ระยะ 300 ม. ค่านี้ประมาณ 6 มม. และที่ 500 ม. ประมาณ 17 มม. ซึ่งเกินเกณฑ์งานระดับทั่วไปหากไม่ได้แก้

2. หลักการและสูตรของ Reciprocal Leveling

ให้ A และ B เป็นหมุดสองฝั่งแม่น้ำ ขั้นตอนคือ

• ตั้งกล้องครั้งที่ 1 ชิดหมุด A อ่านไม้ที่ A (ระยะสั้น) ได้ a₁ และที่ B (ระยะยาว) ได้ b₁
• ตั้งกล้องครั้งที่ 2 ชิดหมุด B ระยะเท่าเดิม อ่านไม้ที่ B (ระยะสั้น) ได้ b₂ และที่ A (ระยะยาว) ได้ a₂

ความต่างระดับที่แท้จริงคำนวณจาก

ΔH_AB = [(a₁ − b₁) + (a₂ − b₂)] / 2

ในการตั้งครั้งที่ 1 ความคลาดรวม e ไปอยู่ในค่า b₁ ส่วนครั้งที่ 2 ไปอยู่ในค่า a₂ เมื่อนำมาเฉลี่ย เครื่องหมายของ e จะตรงข้ามกันและหักล้างกัน ทั้งความคลาดแนวเล็ง ความโค้งของโลก และส่วนของการหักเหที่คงที่ ความต่างของผลสองครั้งยังให้ค่าความคลาดรวม e = [(a₂ − b₂) − (a₁ − b₁)] / 2 ซึ่งใช้ตรวจความผิดปกติของกล้องได้ด้วย

ตัวอย่างการคำนวณ: สมมติตั้งกล้องชิดหมุด A อ่านได้ a₁ = 1.425 ม. และ b₁ = 0.982 ม. จากนั้นย้ายไปตั้งชิดหมุด B อ่านได้ b₂ = 1.108 ม. และ a₂ = 1.563 ม. จะได้ (a₁ − b₁) = 0.443 ม. และ (a₂ − b₂) = 0.455 ม. ความต่างระดับเฉลี่ยจึงเท่ากับ 0.449 ม. โดยหมุด B สูงกว่า A ส่วนความคลาดรวมของการอ่านระยะไกล e = (0.455 − 0.443) / 2 = 0.006 ม. หรือ 6 มม. ซึ่งหากใช้ผลจากการตั้งกล้องครั้งเดียว ค่าระดับจะคลาดไปเท่ากับค่านี้ทั้งหมด

ค่า e ที่ได้จากแต่ละชุดควรใกล้เคียงกัน หากชุดใดมีค่า e ต่างจากชุดอื่นมาก มักเป็นสัญญาณว่าสภาพการหักเหเปลี่ยนระหว่างการวัด หรือกล้องถูกกระแทกระหว่างย้ายฝั่ง ควรตัดชุดนั้นออกแล้ววัดใหม่

3. เงื่อนไขที่ทำให้การหักล้างได้ผลจริง

สูตรข้างต้นถูกต้องเมื่อความคลาดในสองครั้ง "เท่ากัน" เท่านั้น ในสนามจึงต้องควบคุมปัจจัยดังนี้

• ใช้กล้องและไม้ชุดเดิม: ความคลาดแนวเล็งและค่าตัวชดเชย (Compensator) ต้องเป็นค่าเดียวกันทั้งสองครั้ง ไม่ปรับหรือกระแทกกล้องระหว่างย้ายฝั่ง
• ระยะเท่ากันทั้งสองฝั่ง: ระยะสั้นจากกล้องถึงหมุดใกล้ควรใกล้เคียงกัน และระยะยาวข้ามน้ำต้องเท่ากันทั้งสองครั้ง
• ลดช่วงเวลาระหว่างสองครั้ง: การหักเหเหนือผิวน้ำเปลี่ยนเร็วตามอุณหภูมิ หากสองครั้งห่างกันหลายชั่วโมง ค่าหักเหจะไม่เท่ากัน วิธีที่ดีที่สุดคือใช้กล้องสองตัวตั้งพร้อมกันสองฝั่งแล้วอ่านพร้อมกัน จากนั้นสลับกล้องข้ามฝั่งแล้ววัดซ้ำ เพื่อหักล้างความต่างระหว่างกล้องสองตัว
• ความสูงแนวเล็ง: ให้แนวเล็งสูงจากผิวน้ำพอสมควร และหลีกเลี่ยงช่วงเที่ยงถึงบ่ายที่ภาพสั่นมาก

4. การอ่านไม้ระยะไกลและเกณฑ์ความแม่นยำ

กำลังขยายกล้องระดับงานก่อสร้างทั่วไปอยู่ราว 24x–32x ที่ระยะเกินประมาณ 150–200 ม. ขีดแบ่งเซนติเมตรบนไม้สต๊าฟจะอ่านยากขึ้นมาก จึงควรใช้แผ่นเป้าเลื่อน (Sliding Target) บนไม้ ให้ผู้ถือไม้เลื่อนเป้าจนแนวเล็งผ่านกึ่งกลาง แล้วอ่านค่าที่ไม้โดยตรง

• ทำหลายชุด: วัดซ้ำหลายชุด (Sets) แล้วเฉลี่ย ความคลาดมาตรฐานของค่าเฉลี่ยลดลงตาม σ_mean = s / √n เมื่อ s คือส่วนเบี่ยงเบนมาตรฐานของแต่ละชุด และ n คือจำนวนชุด
• เกณฑ์อ้างอิง: ข้อกำหนดงานระดับของ FGCS และคู่มือ USACE EM 1110-1-1005 กล่าวถึงการข้ามสิ่งกีดขวางด้วยวิธีสลับฝั่ง โดยกำหนดจำนวนชุดและความต่างที่ยอมรับตามชั้นงาน ควรตรวจรายละเอียดชั้นงานที่โครงการกำหนดก่อนออกสนาม
• ก่อนเริ่มงาน: แม้วิธีนี้หักล้างความคลาดแนวเล็งได้ ก็ควรทำ Two-Peg Test ตามแนวทาง ISO 17123-2 ก่อน เพราะแนวเล็งที่คลาดมากจะทำให้ค่าระยะไกลอ่านยากและผลแต่ละชุดกระจายมาก

การเลือกตำแหน่งข้าม: ควรเลือกช่วงที่แม่น้ำแคบที่สุดและตลิ่งทั้งสองฝั่งมีความสูงใกล้เคียงกัน พื้นที่ตั้งกล้องต้องมั่นคง ไม่ใช่ดินเลนริมตลิ่งที่ทรุดตัวระหว่างการวัด แนวเล็งควรผ่านเหนือผิวน้ำโล่ง ไม่ผ่านใกล้หลังคาโลหะหรือพื้นคอนกรีตร้อนที่ทำให้การหักเหแปรปรวน หมุดทั้งสองฝั่งควรเป็นหมุดถาวรที่เชื่อมเข้ากับสายระดับหลักของโครงการ เพื่อให้ตรวจสอบค่าย้อนหลังได้

ข้อควรระวัง: อย่าใช้วิธีนี้เป็นเหตุผลในการใช้กล้องที่ความคลาดสูงเกินเกณฑ์ผู้ผลิต เพราะการหักล้างสมบูรณ์เฉพาะในทฤษฎี ผลจริงยังขึ้นกับความคงที่ของกล้องระหว่างการย้ายฝั่ง
