ลักษณะของกล้องวัดมุมที่ถูกต้องมีอะไรบ้าง?

Last updated: 18 ธ.ค. 2566  |  412 จำนวนผู้เข้าชม  |

ลักษณะของกล้องวัดมุมที่ถูกต้องมีอะไรบ้าง?

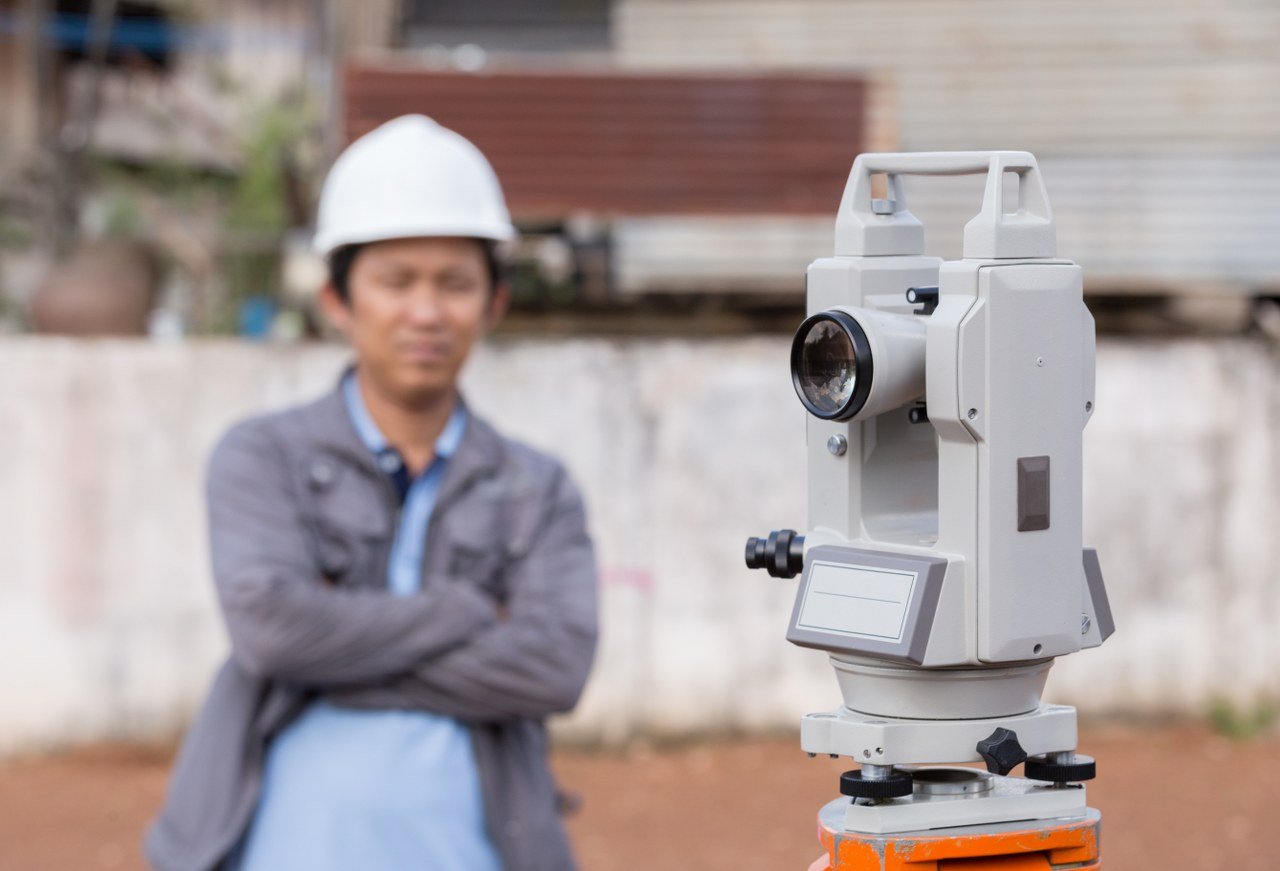

กล้องวัดมุม (Theodolite)หรือกล้องไลน์ เป็นเครื่องมือที่ใช้ในการวัดมุมราบและมุมดิ่งโดยอ่านจากจานองศาโดยมักนำมาใช้ในการก่อสร้างต่างๆดังนั้นลักษณะของกล้องวัดมุมที่ถูกต้องมีดังนี้

1. สายใยดิ่งต้องทำการตั้งฉากกับแกนราบของกล้อง ซึ่งจะทำให้จุดต่างๆบนเส้นสายใยดิ่งสามารถนำไปใช้ในการวัดมุมราบได้อย่างถูกต้อง
แม่นยำหรือทำให้การวางแนววางได้อย่างถูกต้อง

2. แกนราบต้องตั้งฉากกับแนวดิ่ง เมื่อกระดกกล้องแนวเล็งจะอยู่ในพื้นดิ่ง(Vertical Plane)

3. แกนกล้องต้องตั้งฉากกับแกนราบ

4. จุดตัดของสายใยราบและสายใยดิ่งต้องอยู่กึ่งกลางของค่าขอบเขตการมองเห็น(Field of view)ที่มองเห็นในเลนส์ใกล้ตา

5. แกนของระดับล่าง(plate level)ต้องตั้งฉากกับแนวดิ่ง เมื่อกล้องได้ระดับแล้วแกนดิ่งของกล้องจะอยู่ในแนวดิ่ง
นั้นคือ มุมราบจะถูกวัดอยู่ในระนาบในแนวนอนและมุมดิ่ง

6. แนวเล็ง ต้องตั้งฉากกับแกนราบที่จุดตัดกับแกนดิ่งและแกนกล้อง และแกนกล้องต้องเป็นแกนเดียวกับแนวเล็ง

7. แกนของหลอดระดับตัวบนจะต้องขนานกับแกนกล้อง ในกรณีที่ผู้ใช้งานต้องการหาค่าระดับ เพื่อให้การวัดมุมสุงได้อย่างถูกต้อง

ดังนั้นนี่คือลักษณะของกล้องวัดมุมที่ถูกต้องที่ผู้ใช้งานควรทราบก่อนทำการซื้อหรือใช้งานเบื้องต้น เพื่อป้องกันค่าผิดเพี้ยน
ที่เกิดขึ้นก่อนการใช้งาน


ยินดีให้คำปรึกษาแนะนำ กล้องระดับ กล้องวัดมุม กล้องประมวลผลรวม และบริการหลังการขาย : บริษัท พี นัมเบอร์วัน อินสตรูเม้นท์ จำกัด
