ขั้นตอนการวัดระยะโดยใช้กล้องระดับอัตโนมัติ

Last updated: 22 ก.พ. 2567  |  472 จำนวนผู้เข้าชม  |

ขั้นตอนการวัดระยะโดยใช้กล้องระดับอัตโนมัติ

การวัดระยะทางโดยใช้กล้องระดับอัตโนมัติคือกระบวนการที่ใช้ Auto Level หรือกล้องระดับอัตโนมัติ เครื่องมือที่ใช้วัดระดับพื้นผิวดินหรือโครงสร้าง โดยใช้เลเซอร์หรืออุปกรณ์เทียบระยะภายในกล้อง เพื่อวัดระยะทางระหว่างจุดต่าง ๆ อย่างรวดเร็วและแม่นยำ ข้อมูลที่ได้สามารถใช้ในงานสำรวจและก่อสร้างได้ต่างประเภท เช่น การก่อสร้างถนน หรือการติดตั้งโครงสร้างอาคาร


เครื่องมือที่จำเป็นในการวัดระยะโดยกล้องระดับ

ขั้นตอนการวัดระยะ

  1. ตั้งค่าขาตั้งกล้องและปรับระดับอัตโนมัติให้กับขาตั้งกล้อง
  2. ปรับระดับกล้องระดับโดยตั้งฟองให้อยู่ตรงกลาง
  3. ถ่ายโอนตำแหน่งกล้องระดับอัตโนมัติเหนือพื้นด้วยลูกดิ่ง และให้เราตั้งชื่อมันว่าจุด A
  4. จับไม้ staff ในแนวตั้งที่จุด B

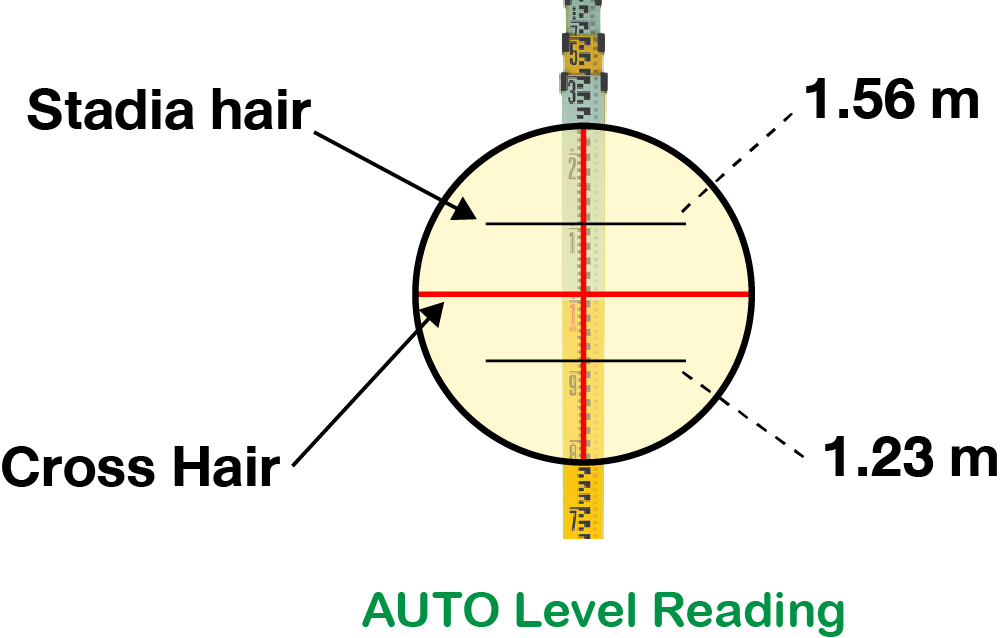

  5. ปรับเลนส์กล้องจนกว่าคุณจะสังเกตเห็น cross-hair และ stadia hair อย่างชัดเจน


    ดังที่คุณเห็นในภาพด้านบน กล้องประกอบด้วยเส้นสเตเดียสองเส้น กล่าวคือ เส้นสเตเดียบนและล่าง
  6. เล็งกล้องไปที่ไม้ปรับระดับไม้(staff)ซึ่งอยู่จุด B
  7. อ่านค่า 2 ครั้งของไม้ staff ที่ระดับเส้นของสตาเดียบนและล่างดังที่แสดงในตัวอย่างด้านล่าง

ตัวอย่างเช่น:

  • เส้นสตาเดียบน =  1.56 เมตร
  • เส้นสตาเดียล่าง = 1.23 เมตร

ตอนนี้ความแตกต่างระหว่างสตาเดียบนและสตาเดียล่าง = 1.56 – 1.23 =  0.33 เมตร
แปลง 0.33 เมตรเป็นซม. เช่น 0.33 x 100 =  33 ซม.

ในกล้อง Autolevel ขนาดของความแตกต่างของ Upper Stadia และ Lower Stadia ได้รับการออกแบบในลักษณะเช่น

1 ซม. = 1 ม
จึงบอกได้ว่าระยะแนวนอนคือ 33 เมตร

NOTE.

ในกล้องระดับ ความแตกต่างในการอ่านค่าเส้นสตาเดียจะตั้งไว้ที่อัตราส่วน 1: 100 คือถ้าค่าความแตกต่างในการอ่านคือ 1 ซม.  นั่นหมายถึง 1 ม. เหนือพื้นดิน ดังนั้น หากต้องการวัดค่าบนพื้น คุณต้องคูณค่าความต่างของค่าเส้นสตาเดียด้วย 100
