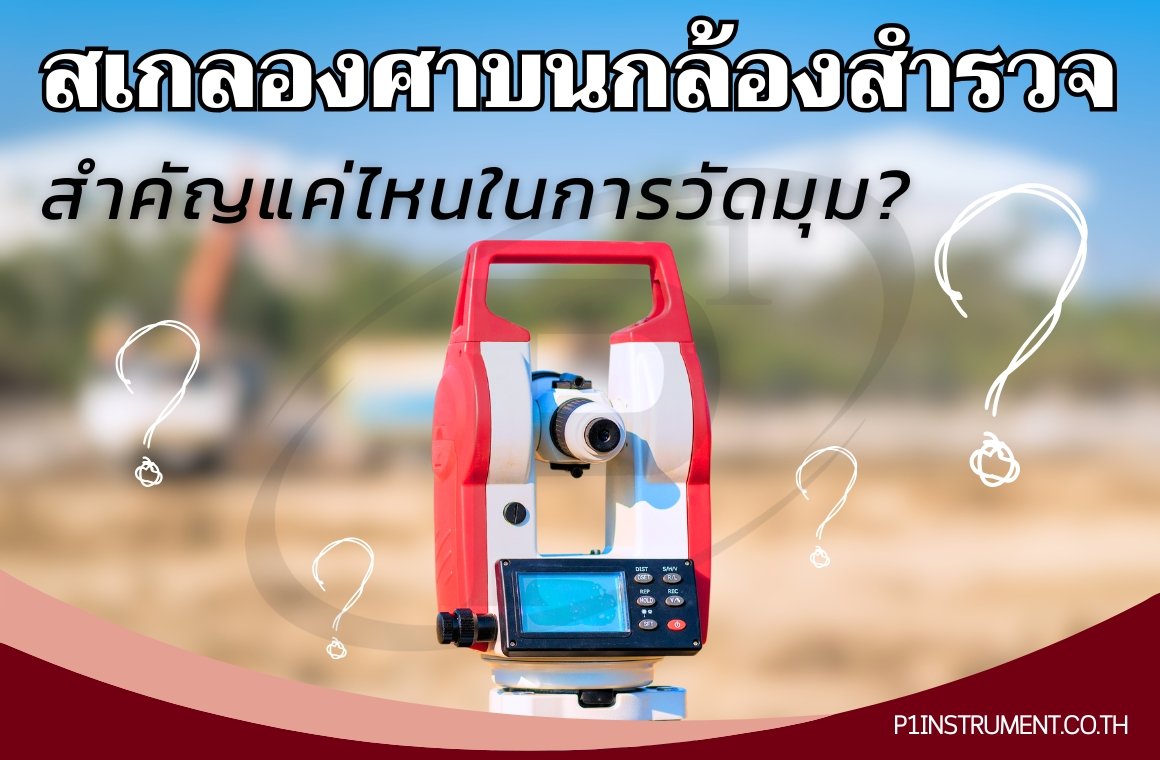

สเกลองศาบนกล้องสำรวจ: สำคัญแค่ไหนในการวัดมุม?

สเกลองศาบนกล้องสำรวจ: สำคัญแค่ไหนในการวัดมุม?

ในงานสำรวจและวิศวกรรมโยธา กล้องวัดมุม (Theodolite) และกล้อง Total Station เป็นเครื่องมือพื้นฐานที่จำเป็นอย่างยิ่งสำหรับการกำหนดตำแหน่ง การวางผัง และการเก็บข้อมูลพื้นที่ หัวใจหลักที่ทำให้เครื่องมือเหล่านี้สามารถปฏิบัติภารกิจที่อาศัยการวัดเชิงมุมได้อย่างแม่นยำ คือ สเกลองศา (Graduated Scale) ซึ่งทำหน้าที่เป็นตัวกลางในการวัดค่า มุมราบ (Horizontal Angle) และ มุมดิ่ง (Vertical Angle) อย่างเที่ยงตรง มุมเหล่านี้ไม่ได้เป็นเพียงตัวเลข แต่เป็นข้อมูลพื้นฐานสำคัญที่นำไปสู่การคำนวณหาพิกัด ทิศทาง ความสูง และตำแหน่งที่แม่นยำของวัตถุหรือจุดต่างๆ บนพื้นผิวโลก

สเกลองศา (Graduated Scale) คืออะไร?

สเกลองศาคือวงแหวนหรือมาตรวัดที่อยู่ภายในกล้องวัดมุมหรือกล้อง Total Station แบ่งเป็นขีดและตัวเลขที่แสดงค่าของมุม โดยเมื่อผู้ปฏิบัติงานหมุนกล้องในแนวราบหรือแนวดิ่ง ระบบภายในกล้องจะอ่านค่าจากสเกลองศานี้ เพื่อแสดงค่ามุมที่ได้จากการเล็งไปยังจุดเป้าหมาย

บทบาทสำคัญของสเกลองศาในการวัดมุม:

สเกลองศามีบทบาทสำคัญในการปฏิบัติงานสำรวจและวิศวกรรมในหลายมิติ:

การวัดมุมราบและผลกระทบต่อการวางผัง:

สเกลองศาทำให้สามารถวัดมุมที่เกิดขึ้นจากการหมุนกล้องในระนาบแนวนอนระหว่างแนวเล็งไปยังจุดเป้าหมายสองจุดได้อย่างแม่นยำ ซึ่งมุมราบนี้เป็นข้อมูลจำเป็นอย่างยิ่งสำหรับการกำหนดทิศทาง การวางแนวเขตที่ดิน การกำหนดเส้นกลางถนน หรือการจัดวางตำแหน่งของสิ่งปลูกสร้างต่างๆ ตามผังงาน

การวัดมุมดิ่งและการประยุกต์ใช้ด้านความสูง:

สเกลองศายังใช้ในการวัดมุมในแนวดิ่ง ระหว่างแนวราบระดับสายตาของกล้อง กับแนวเล็งไปยังจุดเป้าหมายในแนวดิ่ง มุมดิ่งที่วัดได้นี้มีความสำคัญสำหรับการคำนวณหาค่าความสูง ความลาดชัน หรือระดับของพื้นดิน ทำให้สามารถหาความสูงของโครงสร้างหรือกำหนดระดับพื้นที่ได้อย่างถูกต้องโดยไม่ต้องทำการวัดโดยตรง

รากฐานสู่การคำนวณพิกัด:

เมื่อทราบค่ามุม (ทั้งมุมราบและมุมดิ่ง) ที่วัดได้จากสเกลองศา และทราบระยะทางจากจุดตั้งกล้องถึงจุดเป้าหมาย ข้อมูลเหล่านี้จะถูกนำไปใช้ในการคำนวณหาค่าพิกัดสามมิติ (X, Y, Z) ของจุดเป้าหมายโดยอาศัยหลักการทางตรีโกณมิติ ซึ่งกระบวนการนี้เป็นพื้นฐานสำคัญของงานสำรวจเพื่อการวางหมุดควบคุม การทำแผนที่ และการควบคุมงานก่อสร้าง

การทำงานร่วมกับจุดอ้างอิง:

สเกลองศาช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่ามุมเริ่มต้น (เช่น ตั้งมุมราบเป็นศูนย์องศาที่แนวทิศเหนือจริง หรือที่จุดควบคุมอ้างอิง) จากนั้นสามารถหมุนกล้องไปยังจุดเป้าหมายอื่นๆ และวัดค่ามุมได้อย่างแม่นยำสัมพันธ์กับจุดอ้างอิงที่ใช้

ปัจจัยที่ส่งผลต่อความแม่นยำของการวัดมุมด้วยสเกล:

ความแม่นยำในการวัดมุมโดยใช้สเกลองศาไม่ได้ขึ้นอยู่กับเพียงการมีสเกลเท่านั้น แต่ยังขึ้นอยู่กับปัจจัยเหล่านี้:

• ความละเอียดของสเกล: สเกลองศาที่แบ่งขีดได้อย่างละเอียดมาก (เช่น สามารถอ่านค่าได้ถึงระดับลิปดา หรือ ฟิลิปดา) ยิ่งช่วยให้การวัดมุมมีความแม่นยำสูงขึ้น
• กลไกการหมุนที่ราบเรียบ: ระบบการหมุนของตัวกล้องทั้งในแนวราบและแนวดิ่งที่ทำงานได้อย่างราบเรียบ ปราศจากแรงต้านหรือการติดขัด ช่วยให้ผู้ปฏิบัติงานสามารถเล็งกล้องไปยังเป้าหมายได้อย่างแม่นยำและอ่านค่าได้โดยลดความคลาดเคลื่อนจากแรงที่กระทำต่อตัวกล้อง
• ระบบการอ่านค่า: กล้องวัดมุมรุ่นใหม่ส่วนใหญ่ใช้ระบบอิเล็กทรอนิกส์ในการอ่านค่าจากสเกลองศาแบบดิจิทัล ซึ่งช่วยลดความคลาดเคลื่อนที่อาจเกิดขึ้นจากการอ่านค่าด้วยสายตาของมนุษย์บนสเกลแบบอนาล็อก และสามารถแสดงค่ามุมได้อย่างละเอียดและแม่นยำ

สรุป:

สเกลองศาบนกล้องวัดมุมและกล้อง Total Station คือ องค์ประกอบหลักที่สำคัญยิ่ง ในการวัดมุม ซึ่งเป็นหัวใจของการกำหนดตำแหน่งและลักษณะทางกายภาพต่างๆ ในงานสำรวจและงานวิศวกรรม การวัดมุมที่เที่ยงตรงโดยอาศัยสเกลองศาที่ได้มาตรฐานประกอบกับการปฏิบัติงานที่ถูกต้อง จึงเป็นปัจจัยพื้นฐานสำคัญที่ส่งผลโดยตรงต่อความสำเร็จ ความน่าเชื่อถือ และความแม่นยำของข้อมูลที่ได้จากงานสำรวจทั้งหมด
