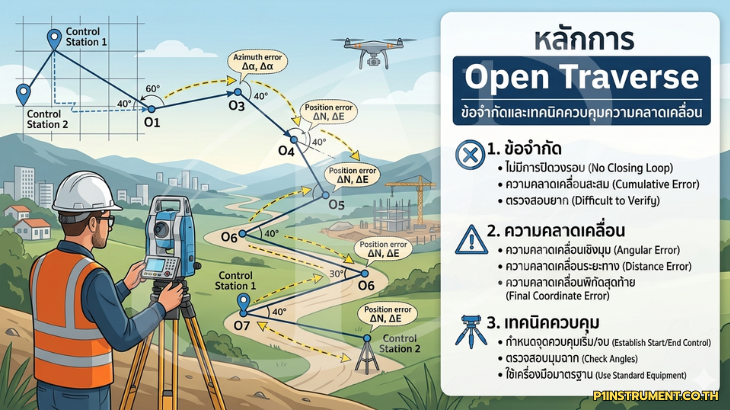

การวางหมุดควบคุม (Control Point) ในงานสำรวจสนามบางครั้งไม่สามารถวนกลับมาปิดที่จุดเริ่มต้นได้ เช่น งานวางแนวถนน งานอุโมงค์ หรืองานท่อใต้ดินยาว ๆ ลักษณะของโครงข่ายแบบนี้เรียกว่า Open Traverse ซึ่งแตกต่างจาก Closed Loop Traverse ตรงที่ "ไม่มี Misclosure ในตัวเอง" จึงต้องใช้หลักการเฉพาะเพื่อควบคุมคุณภาพข้อมูล บทความนี้สรุปทฤษฎี ข้อจำกัด และเทคนิคที่ช่างสำรวจ (Surveyor) และผู้รับเหมาควรเข้าใจ ก่อนนำ Total Station ออกสนาม
1. นิยามและประเภทของ Open Traverse
Open Traverse หมายถึงโครงข่ายวงรอบ (Traverse) ที่ "จุดเริ่มต้น" และ "จุดสิ้นสุด" ไม่ใช่หมุดเดียวกัน แบ่งเป็น 2 ลักษณะ คือ
- Connecting Traverse (Linked Traverse): เริ่มและจบบนหมุดควบคุมที่ทราบพิกัด (Known Control) ทั้งสองด้าน วงรอบนี้ยังคำนวณ Misclosure ได้
- True Open Traverse: เริ่มจากหมุดทราบค่า แต่ปลายทางไม่มีหมุดควบคุม ไม่สามารถตรวจสอบ Misclosure ได้เลย จึงเป็นรูปแบบที่เสี่ยงสุด
ตามแนวทาง FGCS (Federal Geodetic Control Subcommittee) และ FIG Publication ระบุว่างานควบคุมความแม่นยำสูงควรหลีกเลี่ยง True Open Traverse หากเลี่ยงไม่ได้ต้องใช้เทคนิคทดแทน เช่น Double Traverse หรือ Forward-Backward Run
2. ทฤษฎีการคำนวณพิกัดและความคลาดเคลื่อนสะสม
การถ่ายพิกัดจากหมุด A ไปยังหมุดถัดไป B ใช้สมการพื้นฐาน:
XB = XA + D · sin(AzAB)
YB = YA + D · cos(AzAB)
โดย D คือระยะราบ (Horizontal Distance) Az คือ Azimuth ของเส้น AB ความคลาดเคลื่อนสะสมของ Open Traverse จะแปรผันตามจำนวนสถานี (n) ตามสมการ:
σposition = σstep · √n
กล่าวคือถ้าแต่ละช่วงมีค่าความคลาดเคลื่อน 5 mm และวัดต่อกัน 25 ช่วง ความคลาดเคลื่อนสะสมที่ปลายทางอาจสูงถึง 25 mm โดยที่ไม่มีวิธีตรวจวัดในตัวเอง
3. ข้อจำกัดสำคัญที่ต้องระวัง
- ไม่มี Self-Check: หาก Backsight ผิด 1 มุม ค่าทั้งสายจะ "บิดตาม" โดยไม่สามารถตรวจจับได้ในขั้นคำนวณ
- การกระจาย Error ทำได้จำกัด: วิธี Compass Rule หรือ Transit Rule ใช้ปรับ Misclosure เท่านั้น ใน True Open ไม่สามารถใช้ได้
- ความยาวสายส่งผลโดยตรง: ยิ่งสายยาว ค่า σ ทบทวี การออกแบบจึงควรจำกัดจำนวนสถานีตามมาตรฐาน USACE EM 1110-1-1004
4. เทคนิคควบคุมคุณภาพในงาน Open Traverse
- Two-Face Measurement: วัดมุมราบ (Horizontal Angle) ทุกสถานีทั้ง Face Left และ Face Right เพื่อขจัด Collimation Error ตาม ISO 17123-3
- Forward-Backward Run: เดินสายไปและกลับด้วยทีมแยกหรือผู้รังวัด (Observer) คนละชุด แล้วเปรียบเทียบพิกัดที่ได้
- Tie-In กับ Benchmark กลางสาย: สอดแทรกหมุดควบคุมรู้ค่าระหว่างทาง เปลี่ยน True Open ให้กลายเป็น Connecting Traverse
- ตั้งค่า Atmospheric Correction (ppm): เพื่อชดเชยอุณหภูมิและความดัน ลด Scale Error ของ EDM (Electronic Distance Measurement)
- Tolerance/Spec: ผู้ผลิตหลักระบุความแม่นยำมุมของ Total Station ระดับงานทั่วไปอยู่ในช่วง 1″-5″ และระยะ (1.5–3) mm + (2–3) ppm × D ใช้ค่าจริงจาก Spec Sheet ไม่ใช่ค่าประมาณ
5. ข้อควรระวังก่อนรายงานผล
- ตรวจสมุดสนาม (Field Book) บันทึก Face Left/Right ครบทุกสถานี
- ตรวจ Prism Constant ให้ตรงรุ่น (โดยทั่วไป 0, -30, -34.4 mm)
- คำนวณ σ ของสายงาน เทียบกับ Order ของงาน เช่น Second Order Class I มีเกณฑ์ 1:50,000
- จัดทำ Adjustment Report แม้ไม่มี Misclosure ก็ต้องระบุค่า σ ที่ประเมินได้
