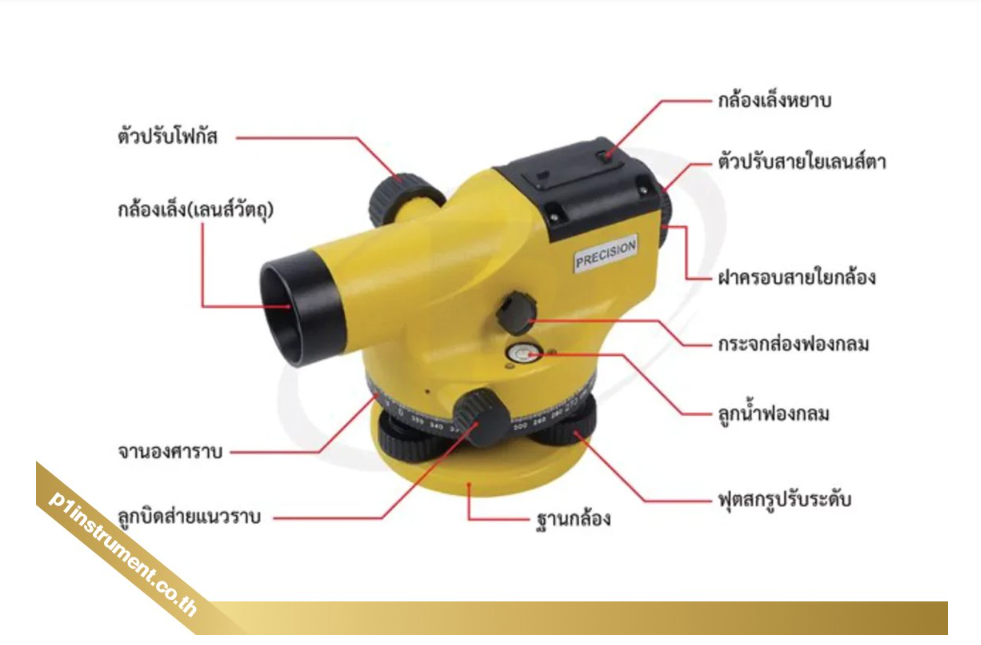

ส่วนประกอบของกล้องระดับและหน้าที่การทำงาน
กล้องระดับอัตโนมัติ (Automatic Level) มีโครงสร้างที่ออกแบบมาเพื่อกำหนดระนาบเส้นสายตาในแนวราบ โดยส่วนประกอบสำคัญถูกแบ่งออกเป็น 3 ระบบหลักดังนี้
1. ระบบเลนส์และการมองเห็น (Telescope System)
- เลนส์วัตถุ (Objective Lens) : เลนส์ด้านหน้าสุด ทำหน้าที่รับภาพและแสงจากไม้สต๊าฟส่งเข้าสู่ตัวกล้อง
- เลนส์ตา (Eyepiece) : เลนส์ที่ผู้ใช้งานใช้แนบส่อง สามารถหมุนปรับความคมชัดของ เส้นสายใย (Crosshairs) ให้เข้ากับสายตาของแต่ละคนได้
- ปุ่มปรับโฟกัสภาพ (Focusing Knob) : ปุ่มหมุนใหญ่ด้านข้าง ใช้ปรับระยะเลนส์ภายในเพื่อดึงภาพไม้สต๊าฟให้คมชัด ไม่เบลอ
- กล้องเล็งหยาบ (Peep Sight) : ช่องเล็งเล็กๆ ด้านบนตัวกล้อง ช่วยในการกะระยะเล็งลำกล้องไปยังเป้าหมายอย่างรวดเร็ว
2. ระบบปรับสมดุลและรักษาแนวราบ (Levelling & Compensator)
- ลูกน้ำฟองกลม (Circular Spirit Level) : หลอดแก้วบอกระดับ ใช้เป็นจุดสังเกตหลักในการปรับตั้งกล้องขั้นต้นให้ฟองอากาศอยู่ตรงกลาง
- กระจกเงาส่องฟองกลม (Pentaprism) : กระจกสะท้อนช่วยให้มองเห็นตำแหน่งของฟองกลมได้ในระดับสายตา โดยไม่ต้องก้มหัวลงไปมองจากด้านบน
- ระบบชดเชยอัตโนมัติ (Compensator) : กลไกปริซึมแขวนซ่อนอยู่ภายใน ทำหน้าที่ใช้แรงโน้มถ่วงดึงลำแสงให้ได้ระนาบราบสมบูรณ์แบบ 100% แม้กล้องจะเอียงเล็กน้อย
- ฟุตสกรู (Foot Screws) : สกรู 3 ตัวที่ฐานกล้อง ใช้หมุนเพื่อปรับให้ลูกน้ำฟองกลมวิ่งเข้าสู่จุดกึ่งกลาง
3. ระบบควบคุมทิศทางและมุมราบ (Base & Drive System)
- ลูกบิดส่ายแนวราบ (Tangent Screw) : ปุ่มหมุนละเอียดดัดซ้าย-ขวา ใช้สำหรับปรับส่ายลำกล้องทีละนิด เพื่อให้เส้นสายใยทับตรงกลางไม้สต๊าฟพอดี
- จานองศาราบ (Horizontal Circle) : วงแหวนสเกลบอกค่ามุม 0-360 องศา อยู่เหนือฐานกล้อง ใช้สำหรับวัดหรือเปิดมุมราบในงานสนาม
- ฐานกล้อง (Base Plate) : แผ่นโลหะใต้สุด มีรูเกลียวสำหรับหมุนยึดล็อกตัวกล้องเข้ากับขาตั้งกล้อง (Tripod)
