ตั้งค่าตัวรับสัญญาณเลเซอร์ กล้องไลน์ ครบทุกขั้นตอนใน 6 สเต็ป

ในงานก่อสร้างและงานตกแต่งภายในที่ต้องอ้างอิงแนวระดับกลางแจ้งหรือในพื้นที่แสงจ้า เส้นเลเซอร์จากกล้องไลน์ (Line Laser) มักมองเห็นได้ยากเมื่อระยะเกิน 10–15 เมตร การใช้ตัวรับสัญญาณเลเซอร์ (Laser Receiver/Detector) จึงเป็นทางออกที่ช่วยขยายระยะทำงานและเพิ่มความแม่นยำในการจับแนว บทความนี้อธิบายขั้นตอนการตั้งค่าและใช้งานอย่างเป็นระบบ 6 ขั้นตอน พร้อมเกณฑ์การตรวจสอบที่อ้างอิงแนวทางมาตรฐาน ISO 17123-6 ว่าด้วยการทดสอบเครื่องมือเลเซอร์แนวระดับ เพื่อให้ช่างรับเหมาและช่างสำรวจรังวัดนำไปปฏิบัติได้จริง

1. รู้จักตัวรับสัญญาณเลเซอร์และหลักการทำงาน

ตัวรับสัญญาณเลเซอร์คือตัวตรวจจับ (Photodetector) ที่อ่านตำแหน่งของลำแสงเลเซอร์แบบพัลส์ (Pulse Mode) แล้วแปลงเป็นสัญญาณเสียงและไฟแสดงผลว่าหัวรับอยู่เหนือแนว ตรงแนว หรือต่ำกว่าแนว ความละเอียดในการบอกตำแหน่ง (Accuracy Band) ของผู้ผลิตหลักมักอยู่ในช่วง ±1.0 ถึง ±3.0 มม. ในโหมดละเอียด (Fine) และประมาณ ±2.0 ถึง ±5.0 มม. ในโหมดหยาบ (Coarse) ข้อควรระวังคือกล้องไลน์ต้องเปิดโหมดพัลส์ก่อน มิฉะนั้นตัวรับจะไม่ตอบสนองต่อเส้นเลเซอร์ปกติ

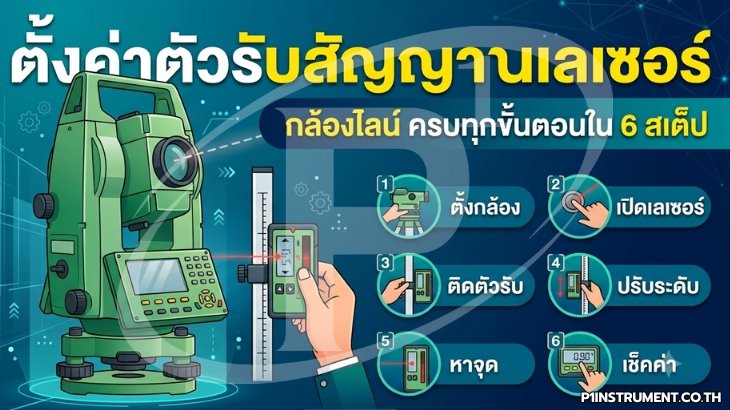

2. ขั้นตอนตั้งค่าก่อนใช้งาน 6 ขั้นตอน

(1) ตั้งกล้องไลน์บนขาตั้งหรือขายึดให้มั่นคง รอให้ระบบปรับระดับอัตโนมัติ (Self-Leveling) ทำงานจนไฟหยุดกะพริบ (2) เปิดโหมดพัลส์ (Pulse/Outdoor Mode) ที่ตัวกล้อง ซึ่งมักมีสัญลักษณ์รูปคลื่นหรือไอคอนกะพริบ (3) ยึดตัวรับเข้ากับไม้สต๊าฟหรือแคลมป์จับ ให้ขีดกลางของหน้าจอรับอยู่ระดับเดียวกับจุดอ้างอิง (4) เลื่อนตัวรับขึ้น-ลงจนได้ไฟเขียวและเสียงต่อเนื่อง (5) ล็อกตัวรับและขีดระดับอ้างอิง (6) ตรวจซ้ำอีกครั้งโดยกลับด้านหน้าของตัวรับเพื่อยืนยันค่าซ้ำ

3. ระยะทำงานและการประเมินความคลาดเคลื่อน

ระยะทำงานเมื่อใช้ตัวรับของผู้ผลิตหลักมักระบุไว้ในช่วง 50 ถึง 300 เมตรตามรุ่นของกล้องไลน์ ซึ่งไกลกว่าระยะที่มองเห็นเส้นด้วยตาเปล่าหลายเท่าตัว ความคลาดเคลื่อนของระดับที่ถ่ายได้จะสัมพันธ์กับระยะตามสมการ:

E = ±(ε₀ + k × D)  เมื่อ E คือความคลาดเคลื่อนรวม (มม.), ε₀ คือค่าคงที่ของตัวรับ (Detection Band), k คือสัมประสิทธิ์ความคลาดเคลื่อนต่อระยะ (มม./ม.) และ D คือระยะทำงาน (ม.) ตัวอย่างเช่น ค่าความแม่น±1.5 มม. ที่ 30 เมตร หมายความว่างานระดับพื้นทั่วไปยอมรับได้ แต่งานละเอียดสูงควรย่นระยะให้สั้นลง

4. ข้อควรระวังและการดูแลรักษา

ควรจับคู่รุ่นของตัวรับกับกล้องไลน์ให้ตรงยี่ห้อเสมอ เพราะตัวรับสำหรับเลเซอร์แดงและเขียวมีวงจรความถี่ต่างกัน หากใช้ไม่ตรงรุ่นจะไม่ตอบสนอง นอกจากนี้ควรตรวจค่า IP Rating ของตัวรับให้เหมาะกับหน้างานกลางแจ้งที่มีฝุ่นและความชื้น และตรวจสอบความเที่ยงตรงของตัวรับเทียบกับไม้บรรทัดมาตรฐานเป็นระยะ เพื่อให้มั่นใจว่าค่าที่อ่านได้ตรงตามจริง
