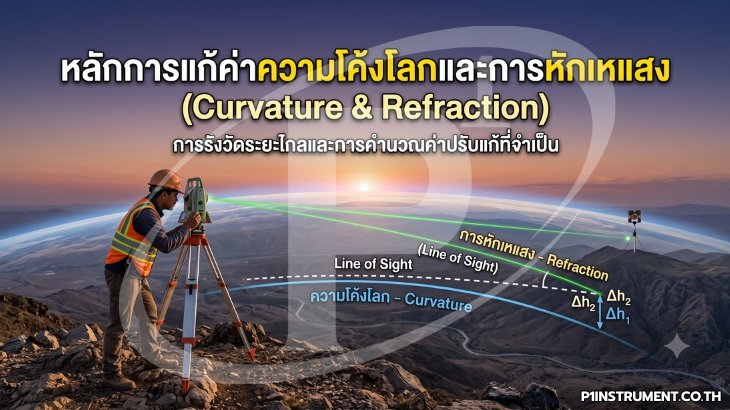

หลักการแก้ค่าความโค้งโลกและการหักเหแสง (Curvature & Refraction)

ในงานถ่ายระดับ (Differential Leveling) ช่างสำรวจจำนวนไม่น้อยเข้าใจว่าเส้นเล็ง (Line of Sight) ของกล้องระดับคือเส้นตรงในแนวราบที่สมบูรณ์แบบ แต่ความจริงเชิงเรขาคณิตคือเส้นเล็งเป็นเพียงเส้นสัมผัส (Tangent Line) กับผิวศักย์โน้มถ่วง (Level Surface) ณ ตำแหน่งที่ตั้งกล้องเท่านั้น เมื่อระยะเล็งยาวขึ้น ผิวระดับจริงจะโค้งหนีจากเส้นสัมผัสลงไปเรื่อย ๆ ขณะเดียวกันลำแสงที่เดินทางผ่านชั้นบรรยากาศซึ่งมีความหนาแน่นไม่เท่ากันตามความสูง ก็ถูกหักเหให้โค้งลงเล็กน้อยตลอดเส้นทาง ผลรวมของสองปรากฏการณ์นี้คือความคลาดเคลื่อนเชิงระบบ (Systematic Error) ที่เรียกว่า Curvature and Refraction Correction ซึ่งโตขึ้นตามกำลังสองของระยะเล็ง และเป็นสาเหตุอันดับต้น ๆ ที่ทำให้งานระดับระยะไกลปิดวงไม่ผ่านเกณฑ์ ทั้งที่กล้องยังอยู่ในสภาพดี

1. ความโค้งของโลก (Earth Curvature) และที่มาของค่าคงที่

ทฤษฎี — พิจารณาสามเหลี่ยมมุมฉากที่มีจุดยอดอยู่ที่ศูนย์กลางโลก จุดตั้งกล้อง และจุดปลายเส้นเล็ง จะได้ความสัมพันธ์

(R + c)² = R² + D²  →  c = D² / (2R + c) ≈ D² / 2R

โดย R คือรัศมีเฉลี่ยของโลกประมาณ 6,371 กิโลเมตร และ D คือระยะเล็งราบ เมื่อแทนค่า R และแปลงหน่วยให้ระยะเล็งอยู่ในหน่วยกิโลเมตร (K) จะได้รูปย่อที่ใช้กันทั่วไปในตำราสำรวจ คือ c (เมตร) = 0.0785 K²

ตัวอย่างการคำนวณ — ระยะเล็ง 100 เมตร ให้ค่า c ประมาณ 0.8 มิลลิเมตร ระยะ 200 เมตร ให้ 3.1 มิลลิเมตร และระยะ 500 เมตร พุ่งขึ้นเป็น 19.6 มิลลิเมตร จะเห็นว่าค่าไม่ได้เพิ่มแบบเชิงเส้น แต่เพิ่มแบบกำลังสอง การยืดระยะเล็งอีกเท่าตัวจึงทำให้ความคลาดเคลื่อนโตขึ้นสี่เท่า

ข้อควรระวัง — ความโค้งของโลกทำให้ค่าที่อ่านได้บนไม้สต๊าฟ (Staff Reading) สูงเกินความเป็นจริงเสมอ ทิศทางของค่าแก้จึงเป็นลบต่อค่าอ่านเสมอเช่นกัน ไม่มีกรณีที่กลับเครื่องหมาย

2. การหักเหของแสงในบรรยากาศ (Atmospheric Refraction)

ทฤษฎี — อากาศใกล้ผิวดินร้อนกว่าและเบาบางกว่าอากาศชั้นบน ลำแสงจึงเบนเข้าหาชั้นที่หนาแน่นกว่า ทำให้เส้นเล็งโค้งลงในทิศเดียวกับผิวโลก ผลคือหักล้างความโค้งของโลกไปได้ส่วนหนึ่ง เขียนเป็นสมการได้ว่า

r = k · D² / 2R  →  r (เมตร) = 0.0110 K²

โดย k คือสัมประสิทธิ์การหักเห (Coefficient of Refraction) ซึ่งในสภาวะบรรยากาศมาตรฐานมีค่าราว 0.13–0.14 หรือประมาณร้อยละ 14 ของค่าความโค้งโลก

Tolerance และข้อจำกัด — ค่า k ไม่ใช่ค่าคงที่ ในประเทศไทยช่วงบ่ายที่แดดจัด อุณหภูมิผิวถนนหรือผิวคอนกรีตอาจสูงกว่าอากาศเหนือขึ้นไปหลายองศา ทำให้เกิดชั้นอากาศผกผันและค่า k แกว่งได้กว้าง บางกรณีถึงขั้นเปลี่ยนเครื่องหมาย ด้วยเหตุนี้แนวปฏิบัติของ FGCS และคู่มือ USACE EM 1110-1-1005 จึงกำหนดให้เส้นเล็งต้องสูงจากผิวพื้นไม่น้อยกว่า 0.5 เมตรตลอดแนว เพื่อหลีกเลี่ยงลำแสงเฉียดพื้น (Grazing Ray)

ข้อควรระวัง — อาการภาพสั่นไหวเป็นคลื่น (Heat Shimmer) ในกล้องเล็งคือสัญญาณเตือนว่าค่า k กำลังผันผวนรุนแรง ควรลดระยะเล็งลงครึ่งหนึ่งหรือเลื่อนไปทำงานช่วงเช้าแทน

3. สูตรรวมที่ใช้จริงหน้างานและตารางค่าแก้

ทฤษฎี — เมื่อรวมสองผลเข้าด้วยกันโดยหักลบทิศทางที่ตรงข้ามกัน จะได้ค่าแก้รวมที่ช่างสำรวจใช้จริง

(c − r) = 0.0785 K² − 0.0110 K² = 0.0675 K² เมตร

ตารางค่าแก้โดยประมาณ (K เป็นกิโลเมตร ผลลัพธ์เป็นมิลลิเมตร)

• ระยะเล็ง 30 เมตร → 0.06 มิลลิเมตร
• ระยะเล็ง 50 เมตร → 0.17 มิลลิเมตร
• ระยะเล็ง 75 เมตร → 0.38 มิลลิเมตร
• ระยะเล็ง 100 เมตร → 0.68 มิลลิเมตร
• ระยะเล็ง 150 เมตร → 1.52 มิลลิเมตร
• ระยะเล็ง 200 เมตร → 2.70 มิลลิเมตร
• ระยะเล็ง 300 เมตร → 6.08 มิลลิเมตร

การตีความ — ที่ระยะเล็งไม่เกิน 50 เมตร ค่าแก้ยังเล็กกว่าความสามารถในการอ่านไม้สต๊าฟทั่วไปซึ่งอยู่ระดับ 1 มิลลิเมตร จึงถือว่าไม่มีนัยสำคัญ แต่เมื่อระยะเกิน 150 เมตรขึ้นไป ค่าแก้เริ่มใหญ่กว่าความละเอียดของการอ่าน และเมื่อสะสมหลายสถานีในหนึ่งเส้นทางก็กลายเป็นค่าที่อธิบายความคลาดเคลื่อนปิดวงได้ทั้งหมด

4. เทคนิคหักล้างด้วยระยะหน้า–หลังสมดุล (Balanced Backsight–Foresight)

Procedure — วิธีที่ประหยัดและแม่นยำที่สุดไม่ใช่การนั่งคำนวณค่าแก้ทีละจุด แต่คือการจัดวางกล้องให้ระยะหลัง (Backsight) เท่ากับระยะหน้า (Foresight) เพราะผลต่างความสูงคำนวณจาก

Δh = (BS − c_b) − (FS − c_f)

เมื่อ D_BS = D_FS จะได้ c_b = c_f ทำให้ค่าแก้ทั้งสองตัดกันหมดโดยอัตโนมัติ ผลพลอยได้คือความคลาดเคลื่อนแนวเล็ง (Collimation Error) ของตัวกล้องก็ถูกหักล้างไปพร้อมกันด้วยหลักการเดียวกัน

Tolerance ที่ยึดถือ — แนวปฏิบัติสากลกำหนดผลต่างระยะหน้า–หลังต่อหนึ่งสถานีไม่เกิน 5 เมตร และผลต่างสะสมตลอดช่วง (Section) ไม่เกิน 10 เมตร ส่วนระยะเล็งสูงสุดต่อสถานีอยู่ที่ประมาณ 50–60 เมตรสำหรับงานชั้นหนึ่ง 60–70 เมตรสำหรับงานชั้นสอง และไม่เกิน 90 เมตรสำหรับงานก่อสร้างทั่วไป

ข้อควรระวัง — งานข้ามแม่น้ำหรือข้ามหุบเหวที่บาลานซ์ระยะไม่ได้ ต้องเปลี่ยนไปใช้วิธีถ่ายระดับกลับไปกลับมา (Reciprocal Leveling) โดยวัดสองทิศแล้วเฉลี่ย ซึ่งให้ผลหักล้างเทียบเท่ากัน

5. เกณฑ์ยอมรับผลงานและการยืนยันสภาพกล้อง

Spec และเกณฑ์ — ความคลาดเคลื่อนปิดวงที่ยอมรับได้คำนวณจาก

C = m √K

โดย C เป็นมิลลิเมตร K เป็นความยาวเส้นทางหน่วยกิโลเมตร และ m คือค่าคงที่ตามชั้นงาน ซึ่งตามการจำแนกของ FGCS อยู่ที่ราว 3–4 มิลลิเมตรสำหรับงานชั้นหนึ่ง 6–8 มิลลิเมตรสำหรับงานชั้นสอง และ 12 มิลลิเมตรสำหรับงานชั้นสามหรืองานก่อสร้างทั่วไป

ช่วงค่าจากผู้ผลิตหลัก — กล้องระดับอัตโนมัติในตลาดปัจจุบันระบุค่าเบี่ยงเบนมาตรฐานต่อการเดินระดับไปกลับ 1 กิโลเมตร (Standard Deviation per 1 km Double Run) อยู่ในช่วงประมาณ 0.7–2.5 มิลลิเมตร โดยรุ่นงานละเอียดอยู่ที่ 0.7–1.0 มิลลิเมตร และรุ่นงานก่อสร้างทั่วไปอยู่ที่ 1.5–2.5 มิลลิเมตร กำลังขยายกล้องเล็ง 20–32 เท่า ช่วงทำงานของกลไกชดเชย (Compensator Working Range) ประมาณ ±10 ถึง ±15 ลิปดา และความแม่นยำในการเข้าที่ของกลไกชดเชยประมาณ ±0.3 ถึง ±0.5 ฟิลิปดา การพิสูจน์ว่ากล้องยังทำได้ตามช่วงค่าเหล่านี้ต้องใช้กระบวนการทดสอบภาคสนามตาม ISO 17123-2 ซึ่งกำหนดจำนวนชุดการวัดและวิธีประเมินค่าเบี่ยงเบนมาตรฐานไว้ชัดเจน

ข้อควรระวัง — หากทดสอบสองหมุด (Two-Peg Test) ผ่านแต่งานยังปิดวงไม่ได้ ให้ย้อนกลับไปตรวจสมุดสนามว่าระยะหน้า–หลังต่างกันมากหรือไม่ ปัญหามักอยู่ที่รูปแบบการเดินระดับ ไม่ใช่ตัวกล้อง ในทางกลับกัน หากระยะบาลานซ์ดีแล้วแต่ยังปิดวงไม่ผ่านซ้ำ ๆ นั่นคือสัญญาณว่ากลไกชดเชยหรือแนวเล็งเริ่มเบี่ยงเบนจริง
